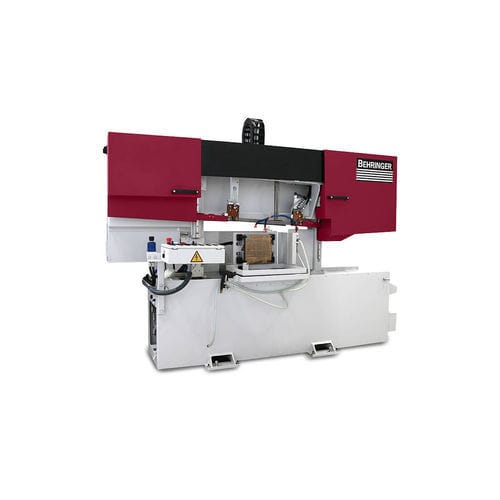

バンド鋸 HBE320-523 3D

横型金属用パイプ用

概要 水平バンドソー HBE320-523 3D は、最大 520 x 300 mm の 3D プリントプレートの切断用に設計されています。ワーク固定は顧客仕様で製作され、さまざまなサイズや形状のプレートに対して高い柔軟性を提供します。印刷プレートに合わせた機械式ゼロポイントストップにより、セットアップが簡素化され、誤差の原因が低減します。治具は移動可能で、積み込みとハンドリングが容易です。

オプション

• 機械カバー（粉塵・エアロゾルの捕集用吸引オプション）
• 最小量潤滑 / マイクロスプレーシステム（オプション）
• 顧客仕様に応じた個別クランピングコンセプト（例：油圧チャック、カスタム穴パターン）
• クーラント濾過／クーラント洗浄ユニット（標準）による粒子・粉末残渣の除去

主な特徴

• 付加製造されたベースプレートを保持する装置による迅速かつ容易な積み下ろし。手動または揚重での挿入が可能
• 顧客ニーズに合わせたクランピングオプション。3Dプリントプレート用のカスタム穴パターンを標準装備
• 材料や潤滑剤に応じて粉塵や蒸気を捕集するためのカバーおよび排気システムを用意
• 断面変化に応じて送りを自動で調整する BEHRINGER の高感度切断圧力制御により切断性能を向上
• ポータル設計の精密リニアガイドシステムと安定した低振動のソーフレームにより優れた切断結果と長寿命を実現
• ゼロポイントストップシステムにより、薄いプレートでも再調整不要で印刷パネルの簡単な位置決めが可能
• クーラント寿命延長のための標準クーラント洗浄／フィルター装置
• プロファイル、パイプ、ソリッド材の切断時に最小量潤滑を行う Micro Spray System（オプション）
• 工具レスで交換可能な電動チップブラシ（クイックチェンジ装置付き）
• 振動減衰のための鋳鉄製バンドガイド部品により工具寿命を向上
• エネルギー効率の高い駆動と特殊油圧により（旧モデル比 約30%の省エネ）
• 適用タスクではワイヤーEDM機よりも大幅に高速な切断プロセス

仕様（主な仕様）

• 最大印刷プレート寸法（平面 W x H）：520 x 300 mm
• 最小印刷プレート寸法（平面 W x H）：100 x 100 mm
• 最大印刷高さ：400 mm
• 最小プレート厚さ：20 mm
• 駆動出力：2.6 kW
• 刃物速度：15 - 110 m/min
• バンドソー刃寸法：5,300 x 34 x 1.1 mm
• 総電力：3.7 kW
• 印刷プレート位置決め：機械式ゼロポイントストップ
• 全長：1,150 mm
• 全幅：2,750 mm
• 全高：2,150 mm
• 重量：1,600 kg
• 材料支持高さ：830 mm
