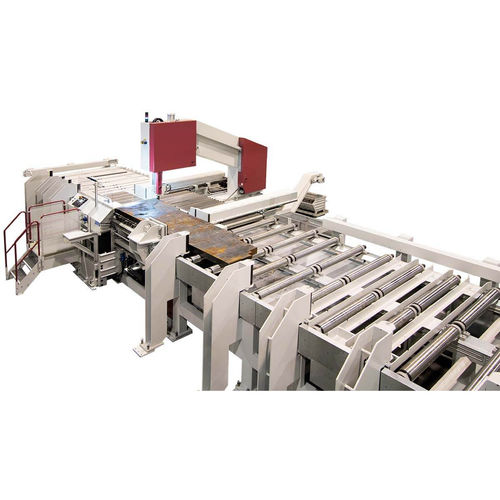

バンド鋸 VPS60-220A

パネル縦型非鉄金属用

概要
自動板材鋸 VPS60-220A は、大型の板材およびブロックの完全自動横切りに対応する BEHRINGER のソリューションです。帯鋸の垂直配置により、水平設計に比べて刃の入り込み長さが短縮され、切断能力の向上と工具コストの低減が実現します。VPS シリーズは頑強なフレームと高性能コンポーネントで設計され、非鉄金属やアルミニウムから一般鋼、難削材（Inconel、チタン等）までの厳しい用途に対応します。モジュール設計により、顧客の用途に合わせた個別対応が可能です。

主な特長

• 帯鋸の垂直配置：幅広い板材・ブロックでの刃の入り込みを短縮し、より小さい・細かい歯の刃の使用を可能にして切断性能を向上、切り幅を低減します。
• ねじれ剛性の高い C フレーム構造による高性能な切断ユニット：切断性能向上と低振動を実現。
• 分割式のサーボ駆動供給グリッパー：電子的に連結された2つの主軸駆動により、幅広い板材を確実かつ精密に位置決めします。
• 切断点下から作用する送給力とねじれ剛性のフレームにより、高精度かつ優れた切断性能を実現します。
• BEHRINGER 製の鋳鉄製バンドガイド部品により、切断部の振動を低減し工具寿命を延長します。
• 駆動式の二重チップブラシが刃を能動的に清掃し、切削くずの切断溝への侵入を防止します。ブラシは刃に自動調整されます。
• BEHRINGER サーボフィードシステム：一定の切りくず除去と切削圧センサーへの迅速な応答により過負荷や早期刃摩耗を防止します。
• 自動ガイドアーム：切断高さに合わせてバンドガイドが自動調整され、手動調整不要で最適な切断結果を得られます。
• メンテナンス性に優れた開放設計：消耗品への直接アクセスや刃の交換が容易です。
• 切削液タンク統合の大容量チップコンベヤを鋸ユニット下部に配置；清掃・点検のために取り外し可能です。
• 堅牢な設計、サーボ技術、効率的な切りくず処理により、硬質合金刃の経済的運用が可能です。
• 直感的なタッチ制御 PLC による簡単な操作。

技術データ（要約）
切断範囲
平面切断範囲 幅 x 高さ: 2,250 x 600 mm
平面での最小切断寸法 幅 x 高さ: 500 x 20 mm
最短切断長さ: 15 mm

性能特性
1ストローク送り長さ: 1,500 mm
駆動出力（鋸）: 7.5 kW
刃速度: 17 - 120 m/min
鋸刃寸法: 11,080 x 54 x 1.6 mm
自動運転時の残材長さ: 40 mm
総電力: 15 kW
鋸送り: ピニオン駆動サーボフィード
材料送り: ボールねじ
材料クランプ: 油圧
刃の清掃: 電動チップブラシ

外形寸法および重量
長さ: 11,700 mm
幅: 3,600 mm
高さ: 4,220 mm
重量: 19,000 kg
材料支持高さ: 1,650 mm

特性 / 技術仕様

• 型式: VPS60-220A
• 切断範囲（平面 幅 x 高さ）: 2,250 x 600 mm
• 最小切断寸法（幅 x 高さ）: 500 x 20 mm
• 最短切断長さ: 15 mm
• 1ストローク送り長さ: 1,500 mm
• 駆動出力（鋸）: 7.5 kW
• 総電力: 15 kW
• 刃速度範囲: 17 - 120 m/min
• 鋸刃寸法: 11,080 x 54 x 1.6 mm
• 残材長さ（自動）: 40 mm
• 鋸送り: ピニオン駆動サーボフィード
• 材料送り: ボールねじ
• 材料クランプ: 油圧
• 刃清掃: 電動チップブラシ
• 切りくずコンベヤ（冷却液タンク統合）標準装備
• 機械寸法 L x W x H: 11,700 x 3,600 x 4,220 mm
• 重量: 19,000 kg
• 材料支持高さ: 1,650 mm
