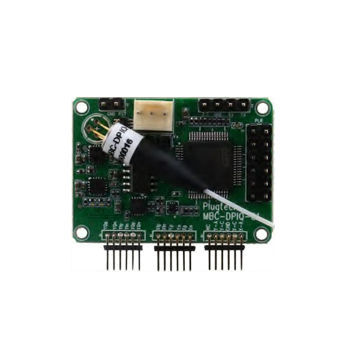

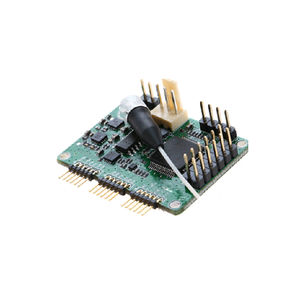

コントローラ カード DP-IQ

Rofea の変調器バイアス コントローラは、さまざまな動作環境で安定した動作状態を保証するために、マッハツェンダー変調器用に特別に設計されています。完全にデジタル化された信号処理方式に基づいて、このコントローラーは非常に安定したパフォーマンスを提供します。 コントローラは、低周波数、低振幅のディザ信号をバイアス電圧とともに変調器に注入します。変調器からの出力を読み取り続け、バイアス電圧の状態と関連するエラーを判断します。以前の測定に従って、新しいバイアス電圧が後で適用されます。このようにして、変調器は適切なバイアス電圧下で動作することが保証されます。 •デュアル偏波IQ変調器に6つの自動バイアス電圧を同時に提供 •変調フォーマットに依存しない： SSB、QPSK、QAM、OFDMを検証済み。 •プラグ＆プレイ： 手動による校正は不要すべて自動 ・I、Q アーム: ピークおよびヌルモードで制御 高消光比: 50dB max1 •P アーム: Q+ および Q- モードでの制御 精度: ± 2◦ ●薄型：40mm(W)×29mm(D)×8mm(H) •高い安定性: 完全デジタル実装 使いやすさ: ・ミニジャンパー2による手動操作 UART /IO による柔軟な OEM 運用 •バイアス電圧を提供する 2 つのモード: a.自動バイアス制御 b.ユーザー定義のバイアス電圧
