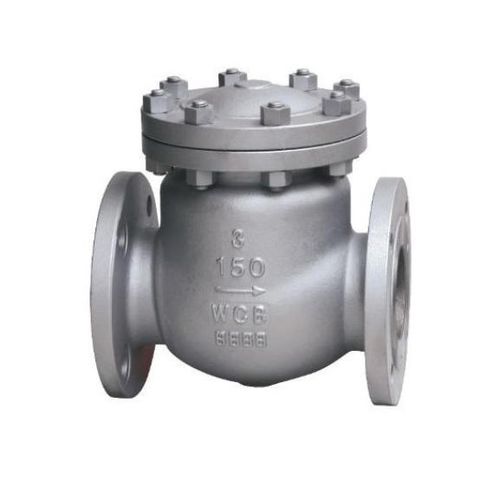

スイング式逆止弁 H44H/Xディスク式フランジ取り付け逆流防止
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- スイング式, ディスク式
- 本体
- フランジ取り付け
- 応用
- 逆流防止, 油圧式
- その他の特徴
- シート
- 呼び径
最大: 1,500 mm
(59.055 in)最少: 50 mm
(1.969 in)- 圧力
最大: 4,730 psi
最少: 270 psi
- 温度
最大: 593 °C
(1,099 °F)最少: 196 °C
(385 °F)
詳細
スイングチェックバルブ
製品
スイッチバルブ
製品の説明
スイングチェックバルブ
モデル
H44H/X
サイズ
2"～60"（50mm～1500mm
動作温度
-196℃～593℃の材料に対応
動作圧力
150-2500クラス
材料
A216 WCB、WCC;A217 WC6、WC9、C5、C12、C12A、CA15;A351 CF8、CF8M、CF3、CF3M、CF8C、CN3MN、CK3MCUN、CN7M;A352 LCB、LCC;A494 CW-6MC、CU5MCuC、M35-1；A995 4A(CD3MN)、5A(CE3MN)、6A(CD3MWCuN)；ASME B 148 C95800、C95500 .etc.
標準
API 6D、API 594、BS 1868、ASME B16.34
フェイス・トゥ・フェイス
ASME B16.10
接続終了
ASME B16.5、ASME B16.25
テストタンダード
API 598、ISO 5208
操作
オート
アプリケーション分野
電力業界、石油精製、石油化学業界、海洋石油、化学工業など。
シール材
13Cr、STL、ゴム
備考1
パイプラインまたは装置内の媒体の逆流を防止するために適用します。
備考2
ディスクとシートの衝突を防ぐための油圧減衰シリンダを備えた大型チェックバルブ
---
