UV重合ユニット

コンベヤー ベルト付産業用

製品説明

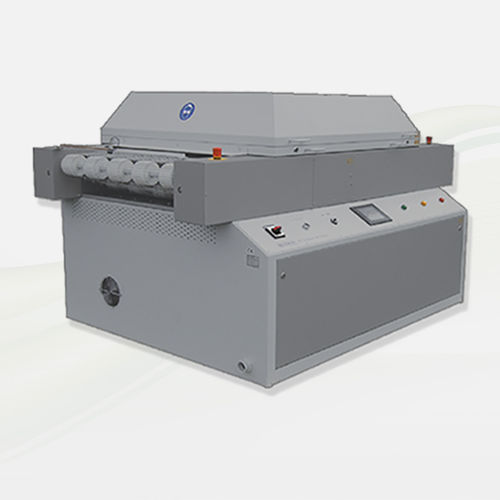

Beltron GmbH の両面連続式UV乾燥機は、プリント基板およびフレックス基板上の露光型はんだマスクのUV硬化およびUVポリマー化（ポストポリマー化）に使用されます。現像されたはんだマスクは、熱による最終硬化に加えてUVでの後処理が行われます。ポストポリマー化により、ニッケル/金槽での耐性、ホットエアレベリング時、化学または電気めっきのスズ浴での耐性、ならびに電気的な表面特性など、表面特性が改善されます。最終特性はUV重合で得られるため、露光時間を最小限に短縮できます。

構造 / 特徴

• 冷却システム
• コンベアベルト
• SPS制御（オプション）
• コンパクト制御（標準装備）

利点

• 50年以上の "Made in Germany" の実績
• 革新的なUV技術
• 均一な完全UV硬化
• 非常に短い硬化時間
• 省エネ設計
• そのまま後工程へ進めることが可能
• 高い耐擦傷性と光沢
• 耐久性があり化学耐性が向上

用途

• 電子機器産業
• プラスチック産業
• 医薬品産業
• 自動車産業

コンベアベルト

• ピン有り/無しの金属製

SPS制御（オプション）— 装備内容

• カラーディスプレイ付きタッチスクリーン、機械状態の見やすい表示
• オンラインUVエネルギー表示
• 詳細なヘルプシステム
• プロセスデータのパスワード保護が可能
• ユーザーレベル
• 履歴付きの明確なエラー表示
• 無段階制御

コンパクト制御（標準装備）— 機能

• 機械状態表示
• ベルト速度のデジタル表示
• 明確な表示によるエラーメッセージ
• 稼働時間計
• スタンバイ機能

仕様

• 中圧UVランプ2灯、800 mm 有効長
• 搬送系の下側に1灯、上側に1灯のUVランプ
• 搬送速度：1.0～6.0 m/min の無段階（その他は注文可）
• 基板寸法：幅 100～720 mm、長さ 100～760 mm、厚さ 0.4～5.0 mm
• 基板反り：最大 +/- 6 mm
• 機器寸法：長さ 1500 mm、全高 1160 mm、幅 1300 mm（送風機除く）
• 供給電圧：400 V / 50 Hz / 3~
• CE マーク
