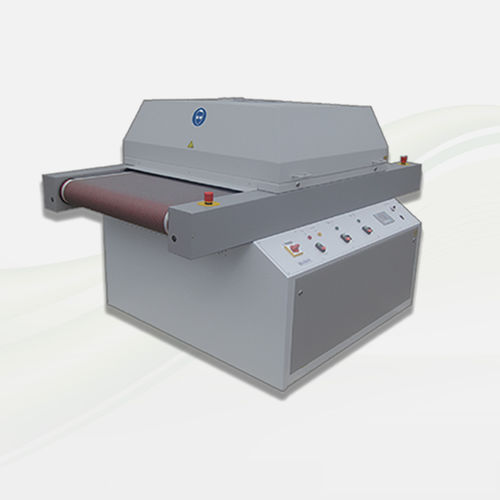

UV重合装置

洋服乾燥用インライン

用途
UVシルクスクリーンインキ、UV接着剤の乾燥・重合、およびプリント基板、ラミネート材料、プラスチック、紙、ガラス、金属などの印刷物の連続処理に適しています。BE型は作業幅7〜260 cm、ランプ出力80〜120 W/cm、1〜3灯の構成で提供されます。

設計
省スペースなコンパクトな鋼製構造。ベルト速度0.5〜12 m/分で無段階制御（他のレンジも可能）。電子式ランプ冷却システムと迅速なランプ交換。アルミ製ランプハウジングに最大120 W/cmのUVランプを搭載。30〜100%の無段階出力制御により正確なUV制御が可能。UV放射を集光する特殊リフレクター。保守点検しやすい構造。ダクト接続可能な排気システム。温度に敏感な用途向けにランプ間の追加空冷。Compact ControlはUV設定値、稼働時間、ランプ電流を表示し、点灯、ランプヒューズ、空転、過温、排気、コンバータを監視します。

オプション装備

• 選択式フィルター
• 製品温度をさらに下げるための石英ガラス
• PLC（タッチスクリーン）によるコンピュータ制御（オプション）

詳細

• 冷却システム
• コンベアベルト（テフロンまたは金属）
• PLC制御（オプション）
• Compact Control（標準）

利点

• 均一なUV硬化
• 非常に短い硬化時間
• 省エネルギー運転モード
• 直ちに後続工程へ移行可能
• 高い耐擦傷性と光沢
• 耐久性および耐薬品性の向上

対象業界

• 印刷業界
• 電子機器業界
• プラスチック業界
• 建材業界
• 繊維業界
• 包装業界
• 製薬業界
• 自動車業界
• ガラス業界
• 機械工学

技術情報
搬送ベルト：テフロンまたは金属
制御：従来型またはタッチスクリーン付きPLC
ランプ：1、2または3灯のUVランプ
ランプ充填：Hg（水銀）、Fe（鉄）、Ga（ガリウム）
ランプ出力：80 - 120 W/cm
電源：400 V / 50 Hz / 3~
CEマーキング

特性 / 技術仕様

• 機種：BE（作業幅 7〜260 cm）
• ランプ数：1、2または3（特注構成可能）
• 最大ランプ出力：80〜120 W/cm
• ランプ充填タイプ：Hg（水銀）、Fe（鉄）、Ga（ガリウム）
• 出力制御：無段階 30〜100%
• ベルト速度：0.5〜12 m/分 無段階（他レンジ可能）
• 冷却：電子式ランプ冷却；ランプ間の追加空冷；ダクト接続可能な排気システム
• 搬送ベルト：テフロンまたは金属
• 制御：Compact Control（標準）でUV設定値、稼働時間、ランプ電流を表示；PLC制御（タッチスクリーン、オプション）
• 電源：400 V / 50 Hz / 3~
