電気産業用乾燥機

製品説明

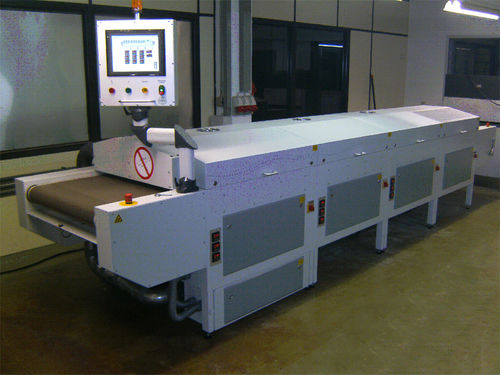

部分的なシルクスクリーン印刷後の乾燥・硬化用の連続ベルト式乾燥機 BELTROTHERM。すべてのシルクスクリーン印刷機に対応し、各種素材やペーストに適応可能です。適切な温度プロファイルを設定した連続運転で、製品は2.5〜5分のプロセスタイムで乾燥または硬化します。

部分的なシルクスクリーン印刷の用途

• ラベル用インク
• 剥離性インク
• カーボンペースト
• 銀ペースト
• ビアペースト
• 部分的なはんだマスク
• 密着促進剤
• ヒートシンク用ペースト
• セラミック材料

プロセス
温度プロファイルを選択可能な連続ベルト乾燥。短いプロセスタイムで各種のシルクスクリーン材料やペーストを乾燥／硬化するよう設計されています。

BELTROTHERM 熱乾燥機の詳細

• バラスト（100％および50％で調整可能）
• 空気式シャッターの有無を選べるUVランプ
• アルミリフレクターを備えた空冷ハウジング

利点

• 60年の「Made in Germany」実績
• 熱による乾燥を統合
• 均一なUV硬化
• 非常に短い硬化時間
• 省エネルギーのシステムオプション
• 直後の後工程が可能
• 高い耐傷性と光沢
• 耐久性および化学耐性の向上

用途 / 使用分野

• 印刷業
• 電子機器産業
• プラスチック産業
• 繊維産業
• 包装産業
• ガラス産業
• 自動車産業

利用可能なモジュール

• スタビライザーモジュール
• 蒸散（エバポレーション）モジュール
• 加熱モジュール
• 冷却モジュール
• 各種入口/出口構成
• PLC制御：タッチスクリーン付き移動式コンソール

技術仕様 / スペック

• 作業幅：610 mm（24"）または 760 mm（30"）
• ベルト速度：調整可能
• はんだマスクのタック乾燥：0.5 - 50.0 m/min
• はんだマスクの硬化：0.2 - 2.0 m/min
• ペーストの硬化：0.5 - 5.0 m/min
• 温度範囲：常温〜250 °C
• 電源接続：400 V 3/N/PE 50 Hz
• モジュールあたりの接続電力：9.3 kW / 18.6 kW
• モジュールあたりの動作電力：4.6 kW / 9.3 kW
• モジュールあたりの給気 / 排気量：100 - 300 m³/h
• モジュール長さ：1000 mm
• モジュール幅：1000 mm
• モジュール高さ：1200 mm
