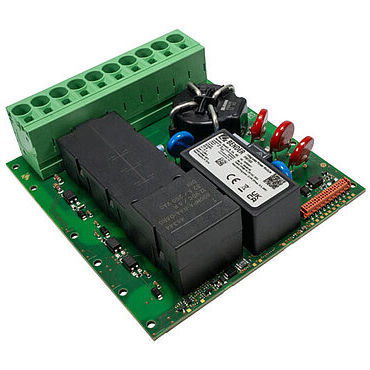

AC出力モジュール IPM1300

ACDC

サージ保護装置（SPD） 一体型DC電源（チャージコントローラーにも使用可能） DC残留電流監視用測定変流器 温度センサー内蔵 リボンケーブル（付属）経由でチャージコントローラーに接続するための20ピンプラグ 保護導体モニタリング（PEモニタリング） ICC1314チャージコントローラー用統合パワーモジュールIPM1300 IPM1300は、コンパクトな充電ステーションやウォールボックスの構築に最適です。寸法はわずか120 mm x 130 mmで、ICC1314チャージコントローラーと理想的に調和し、コンパクトな充電ステーションの構築を可能にします。 IPM1300のパワーモジュールには、チャージコントローラーにも使用される電源ユニットが内蔵されているため、追加のDC電源は必要ありません。さらに、追加アプリケーション用に3ワットも用意されています。最大22kWの充電容量の充電システムに使用できます。 内蔵の測定用変流器は、チャージコントローラーを介して分析されます。変圧器とチャージ・コントローラーは、IEC 62955に準拠した6 mA DC故障電流検出システムを形成します。IPM1300は、保護接地（PE）接続と3相システムも監視します。 内部温度センサーが現在のPCB温度を記録し、チャージコントローラーが温度に応じて充電電流を調整することを可能にします。負荷リレー（溶接チェック）の監視もパワーモジュールに統合されています。
