0 - 90°アングルヘッド BENZ FLEX D

加工機用フライス加工切れる

概要
BENZのCNCユニットは、軽加工から連続高負荷運転まで対応する複数の性能クラスで提供されています。木材、複合材、プラスチック、アルミニウムの精密かつ多彩な加工を目的に設計されており、穴あけ、フライス、切断、フローティング、成形、研削、切断、ほぞ穴加工など幅広い用途をカバーします。

性能ライン

• Classic Line：グリース潤滑の耐久性が高くメンテナンス性に優れたユニット。信頼性の高い汎用性能と優れたコストパフォーマンスを提供します。
• Premium Line：油浴潤滑のユニットで、過酷な条件でも最大の切削性能を発揮するよう設計されています。

製品ラインナップ（抜粋）

• MONO — 片側角度ヘッド：穴あけ、フライス、切断に汎用的に使用可能（例：ダボ穴、ポケット加工、パネルの面取り）。
• MONO R — 低速仕様の片側角度ヘッド：大型ソーブレードに対応する低回転仕様。切断・フライス用の水平スピンドル出力（例：パネル切断、背板溝）。
• DUO — 二面角度ヘッド：垂直切断と水平穴あけ・フライスのための2つの水平工具収納。
• QUATTRO — 四面角度ヘッド：4工具をワーク近傍で使用可能にし、工具交換時間を短縮。フライス・穴あけ向け。
• FORTE — ロックケース用加工ユニット：長工具を使った水平加工に最適。第2出力を装備。オプションでポケット清掃用のブローガンあり。
• ANGULO — コーナーノッチユニット：狭幅設計で小さな凹みに浸入しての加工に適する（例：内角の切り欠き）。
• SUBIO — 裏面加工ユニット：ワークの下側加工（例：キッチン天板のコネクターポケット）でワークの反転不要。
• MOULDER — モールダーヘッド：重負荷のモールディング、フライス、切断、ブラッシングに対応。鋸刃パッケージやプロファイルカッターで表面構築や吸音パネルの加工が可能。

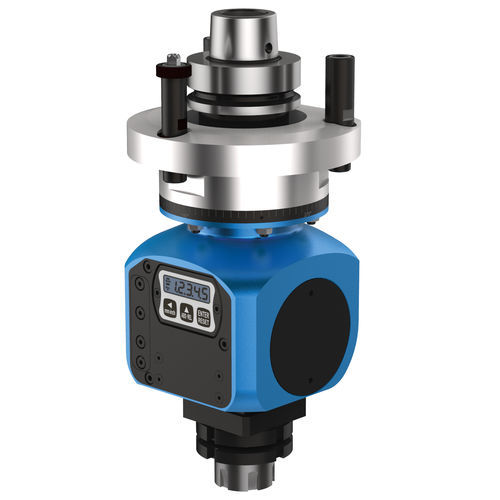

• FLEX D — デジタル表示付可変角度ヘッド：任意角度での加工（例：斜切り、折り切り）。精密なデジタルA軸調整によりロス材を削減。Classic／Premium両仕様あり（Premiumは油浴潤滑）。
• FLOATING V — 垂直フローティングユニット：ワーク厚変動下でも正確なフライス深さを実現。集塵一体型で表面キズを防止。
• FLOATING VC — コンパクト垂直フローティング：小型かつ高速。最大24,000 rpmでのフローティング加工/彫刻に対応。集塵一体で表面保護。
• FLOATING HS — 水平フローティングユニット：厚み変動を吸収して正確なフライス深さを保持（例：コネクタ用プロファイル溝）。
• FLOATING HS Tenso — Tenso P-14用水平フローティング：特定の結合金具システム向けの垂直プロファイル溝を加工。
• FLOATING HB — 水平フローティング（パネルスキャン）：水平穴あけのためのパネル走査。表面公差をスキャンで補正。前面穴位置は可変のスキャンソールで決定。
• MULTI H3 / MULTI H3+ — 水平多軸ヘッド：ネスティングテーブル向けに低背設計。MULTI H3+は一度に複数穴を加工可能、反対側に追加スピンドル出力あり。
• MULTI V3 CABINEO — Cabineo向け垂直多軸ヘッド：Cabineoコネクタのポケットを一工程でドリルし、加工時間を短縮。CAD連携対応。
• MULTI V5 — 垂直多軸ヘッド：一度に複数穴を開けることで時間を節約。垂直列の穴あけに最適（例：棚受け、吸音パネル）。
• MULTI V21 — 垂直多軸ヘッド（Performance Line）：一工程で複数穴を加工。連続運転向けにオイルミスト潤滑。
• SIMOLO — オービタルサンディングユニット：平面、凹面、凸面の研磨（例：椅子背、面取り）。
• COLLEVO+ — ベルトサンディングユニット：平縁、凹縁、凸縁の研磨（例：テーブルトップ、階段踏板）。
• ZUCCO — 振動サンディングユニット：平面の微細研磨。ドア内板の角部までの研磨に対応。
• SECO — カッティングユニット：フォーム、段ボール、布、皮革、ベニヤ、ゴム、カーペット、フェルト、コルク、軟質プラスチック等の切断をネスティング機上で実施。
• RENITO H / RENITO V — ホローステム／モーティスユニット（横／縦）：高精度で段取り替え誤差無し。一工程で四角い穴を加工（例：ダボ穴、四角抜き）。
• CAVO H / CAVO V — ヒンジモーティスユニット（横／縦）：ヒンジ用の溝加工を迅速かつ正確に実行、段取り替え誤差なし。
• TRUCOLO — チップディフレクタ付工具ホルダ：複数プロファイル用の単一ホルダ。モジュラー設計で素早い交換と簡易清掃が可能。
• CATENO F — チェーンモーティスユニット：非常に深く狭いポケットの加工。加工中の自動チェーン張力調整。チェーン給脂不要。
• SOFFIARO — ブローノズルユニット：最大4個の個別制御可能な吹き出しノズルで加工面を清掃。圧縮空気の節約設計。油圧チャックオプションあり。
• SMART NESTING — ネスティング向けモーティスユニット：ネスト内の狭い空間での加工に適したコンパクト設計（例：ネスト内のダボ穴）。

適用上の注意
BENZのCNCユニットは、家具製造、キッチン製造、ドア製造、サッシ加工、階段製作、表面仕上げ、無垢材加工などの木工用途に適しています。アグリゲートの仕様により、複合材、プラスチック、アルミニウムの加工にも対応可能です。

技術仕様 / スペック

• メーカー／ブランド：BENZ
• 製品群：木工および複合材用CNCアグリゲート
• 性能クラス：Classic Line（グリース潤滑）、Premium Line（油浴潤滑）；連続重負荷運転向けにオイルミストまたは油浴潤滑のPerformanceモデルあり。
• 主な加工機能：穴あけ、フライス、切断、フローティング（垂直／水平）、成形、ブラッシング、研削、切断、ほぞ加工。
• 典型的な適用分野：キッチン、コネクタ、ドア、家具、無垢材、階段、表面、サッシ、ネスティングテーブル。
• オプション・アクセサリ：ポケット清掃用ブローノズル、A軸デジタル表示（FLEX D）、一部ユニットのSolidfix対応、オイルミスト／油浴潤滑、油圧チャックオプション、集塵一体、MOULDER用のソーブレードパッケージやプロファイルカッター。
• 多軸・ネスティングソリューション：水平・垂直の多軸ヘッドによる一括穴あけ（時間短縮）；CabineoやTenso等のコネクタシステム向け専用ユニット。
