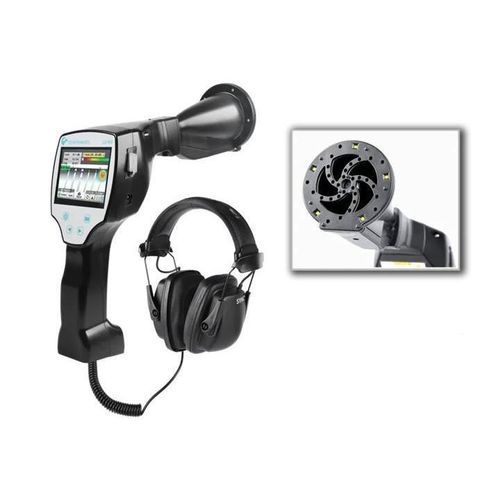

超音波式漏れ検知器 LD 500

音響レーザーCO2

概要
UltraCam LD 500（LD 500 / LD 510 のバリエーション）は、現場での迅速な漏れ検知と可視化を目的とした超音波カメラです。30 個の MEMS マイクロフォンを使用して超音波画像を計算・表示し、聞こえない超音波を可聴信号に変換することで、騒音のある生産環境でも漏れを特定できます。設備を停止せずに検査が可能で、操作は直感的で最小限の教育で扱えます。

主な機能

• 超音波画像の計算・表示用 30 個の MEMS マイクロフォン
• 可聴化により超音波を聞いて確認可能
• ライブ画像上への漏れ位置の視覚表示
• 漏れ流量の推定（l/min または cfm）および年間コスト計算
• レーザー距離測定（LD 510 オプション）による正確な流量判定
• 自動レベル/感度調整と周囲騒音フィルタ
• 5 個の LED と周囲光センサーによるスマート照明
• 漏れ箇所の写真撮影と USB によるデータ転送で文書化可能
• 携帯可能な軽量設計（約 600 g）
• 連続動作時間：モデル/構成により通常 7〜9 時間

用途

• 空気 / 圧縮空気システム
• アルゴン（Ar）
• 窒素（N₂）
• 酸素（O₂）
• 二酸化炭素（CO₂）

技術仕様

• 型式：UltraCam LD 500（LD 500 / LD 510 のバリエーション）
• センサー：30 個の MEMS マイクロフォン
• 表示：ライブ超音波画像＋可聴信号
• 検出感度：非常に小さな漏れの特定が可能（例：モデルにより 0.1 l/min から）
• 漏れ流量表示：l/min または cfm、年間コスト推定
• 距離測定：レーザー内蔵（LD 510）
• カメラ：視覚的記録用に内蔵
• 接続性：USB によるデータ転送
• バッテリー稼働時間：約 7 時間（LD 500）／バージョンにより最大 9 時間
• 重量：約 600 g（目安）
• 追加機能：5 個の LED＋周囲光センサー、自動レベル調整
