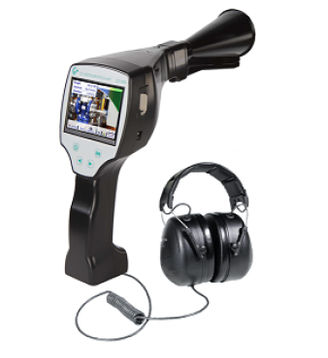

超音波式漏れ検知器 LD 510

音響レーザー圧縮空気用

概要
LD 500/LD 510 は、内蔵カメラと漏えい測定・計算機能を備えた携帯型の漏えい検知装置で、日常の現場使用を目的とした産業用測定器です。高度なセンサー技術により、非常に小さな漏えい（0.1 l/min、約1 €/年）も長距離で一度に特定・測定・記録できます。LD 510 はカメラとレーザー距離測定機能を搭載し、漏えい箇所の写真を撮影して PC にデータ転送できます。

セット内容 / 注文番号
セット LD 510：0601 0106
LD 510 漏えい検出器（音響ファネル、内蔵カメラ、外部センサ用入力、現場識別用リークタグ100枚） — 0560 0106
内蔵レーザー距離測定器 — Z554 5000
0554 0106 —（関連品：輸送用ケース）
防音ヘッドホン — 0554 0104
0530 0104 —（関連品：指向管先端）
電源アダプタ — 0554 0009
超音波センサ接続用スパイラルケーブル、長さ 2m（伸張時） — 020001402
LD 500/510 用ショルダーストラップ付ホルスター — 020001795

利点

• 漏えい流量（l/min）と節約可能額（€/年）を算出
• 長距離でも極小の漏えいを検出
• オートレベル機能：周囲環境に応じて感度を自動調整し、周辺雑音を抑制
• 漏えい箇所の写真撮影で記録が可能
• 装置上で漏えいと必要なメンテナンス内容を記録
• USB 経由で漏えいデータを PC に転送
• ISO 50001 に準拠した報告書の作成が可能
• 約 9 時間の連続運転が可能

用途・測定

• 漏えい検出：圧縮空気システムの漏えい箇所の特定・局在化、漏えいの大きさと深刻度の定量化による修理優先度の決定。
• 圧力降下測定：システム内の異なるポイントでの圧力値を比較し、漏えいによる損失箇所を特定。
• 空気流量計算：漏えいによる圧縮空気の損失量を推定し、関連するエネルギーコストを算出。

技術仕様

• メーカー：CS-Instruments
• モデル：LD 510
• 動作周波数：40 kHz ± 2 kHz
• 接続：3.5 mm ヘッドホンジャック、外部充電器接続用電源ジャック
• レーザー：波長 630...660 nm、出力 < 1 mW（クラス 2）
• 外部センサ用給電（出力）：24 VDC ± 10%、出力電流 120 mA（連続）
• 表示：3.5" タッチスクリーン
• インターフェース：USB
• データロガー：16 GB SD カード（約 1 億値）
• バッテリー：内蔵リチウムイオン、連続使用約 9 時間、充電時間約 4 時間
• 動作温度：0...+50 °C
• EMC：DIN EN 61326 準拠
• オートレベル：周囲に応じて感度を自動調整し雑音を抑制
• 感度：6 bar、5 m で最小 0.1 l/min（約 1 €/年 圧縮空気コスト）
• 本体重量（メタデータ）：3.5 kg
• ヘッドホン無し重量：540 g
• 外部センサ入力（LD 510 のみ）：センサ給電出力 24 VDC ±10%、120 mA（連続）；測定範囲と精度は CS-Instruments の外部センサ仕様参照
