スクリューコンプレッサー KOMPBERG® BSDF22

エア電動産業用

製品概要

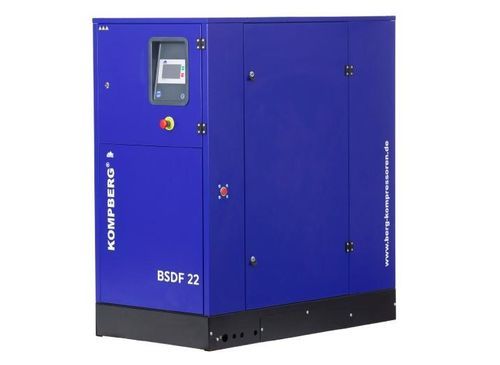

KOMPBERG® BSDF22 スクリューコンプレッサー — 22 kW 直結駆動の産業用エアーコンプレッサー。オプションの BERG Master Controller (RC / RC-S) により、グループ制御、PC/モバイル上への操作パネル複製、リモート監視が可能です。

BERG Master Controller (RC / RC-S) — 主な機能

• 共通の圧縮空気ネットワーク内のコンプレッサーの始動/停止制御
• システム圧力の監視と維持
• 個別コンプレッサー間の最適負荷分配
• リードコンプレッサーの選択
• 圧力の始動/停止しきい値設定および制御パラメータ入力
• 監視システムからの情報収集および処理、信号化（RC-S）
• ウェブインターフェースおよび Modbus TCP による遠隔監視（RC-S、オプションで Modbus RTU via RS485）

グループ制御モード
グループ制御はシーケンスモードまたはカスケードモードで動作します。シーケンスは同等サイズのコンプレッサーの稼働時間を均等化する場合に推奨されます。カスケードは異なるサイズの機械で、1台が常時稼働し、他がピーク時に稼働する場合に適しています。

納期
納期の目安：約6〜7週間。

技術データ（抜粋）
スクリューコンプレッサー：BSDF 22
使用過圧力 [bar] — オプション：7.5 / 10 / 13
吐出量 [m3/min]（7.5 bar）：0.9 – 3.7
吐出量 [m3/min]（10 bar）：0.9 – 3.1
寸法（L×W×H）[mm]：720 x 1300 x 1460
圧縮空気接続：G 3/4
重量：520 kg（技術表）；570 kg（メタデータ記載）
周囲温度範囲 [°C]：+5 〜 +40
冷却空気必要量 [m³/h]：3500
吐出空気温度：周囲温度より約 +10 °C
音圧レベル L [dB(A)]：70
駆動方式：直結駆動（1:1）
定格モーター出力 [kW]：22
モーター効率クラス：IE3
モーター保護等級：IP 55
供給電圧 [V]：400/3/50
推奨電源ケーブル断面 [mm²]：3x16 + PE
保護ヒューズ [A]：63

付属 / 関連ドキュメント

• Technical Data Screw Compressor KOMPBERG® BSDF22（データシート）
• Spare parts and maintenance kit for KOMPBERG® BSDF22（スペアパーツ・メンテナンスキット）
• Screw compressors operation and maintenance manual（KOMPBERGシリーズ 操作・保守マニュアル）
• 22 kW technical data (BSDF technical PDF)

仕様 / 技術仕様

• モデル：KOMPBERG® BSDF22
• 定格モーター出力：22 kW
• モーター効率クラス：IE3
• 電圧 / 相 / 周波数：400 V / 3 / 50 Hz
• 駆動：直結駆動
• 使用周囲温度：+5 °C 〜 +40 °C
• 冷却空気必要量：3500 m³/h
• 吐出空気温度：周囲温度より約 +10 °C
• 騒音レベル：70 dB(A)
• 圧縮空気接続：G 3/4
• 寸法（L x W x H）：720 x 1300 x 1460 mm
• 重量：520 kg（技術表）；570 kg（記載値）
• 利用可能な過圧オプション：7.5 / 10 / 13 bar
• 吐出量範囲：7.5 bar: 0.9–3.7 m3/min；10 bar: 0.9–3.1 m3/min
• 推奨ケーブル：3x16 + PE；ヒューズ：63 A
