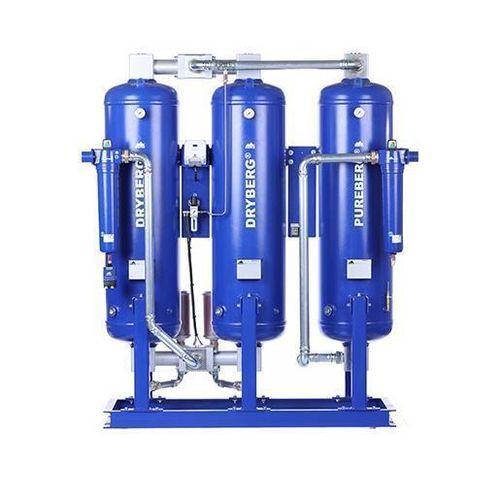

乾燥剤式圧縮空気乾燥機 DRYBERG® AD1000 CT

ヒートレス乾燥剤式2段大容量

製品情報
無熱・オイルフリーの二塔式吸着式ドライヤー DRYBERG® AD1000 CT。低い圧力露点と極めて低い残留油濃度を必要とする産業用圧縮空気システム向けに設計されています。

概要
コンパクトで省スペース設計により、設置スペースが限られたレイアウトでも高い処理能力を維持して設置可能です。DRYBERG® AD1000 CTは大量の空気を効率的に処理し、限られたスペースで高品質な乾燥・無油の圧縮空気が必要な設備に適しています。

技術データ
容量* [m3/m]: 16.6
容量* [m3/h]: 1000
接続 [inch]: 2"
寸法 (AxBxCxD) [mm]: 2198 x 1173 x 2053 x 900
重量 [kg]: 1299
最小使用圧力 [bar g]: 4
最大使用圧力 [bar g]: 16
電源: 230 V / 50-60 Hz AC
20 °C時の残留油量 [mg/m³]: 0.003
圧力露点 [°C]: -40

使用圧力 (bar g) と入口温度 (°C)
使用圧力 (bar g): 4 5 6 7 8 9 10 11 12 13 14 15 16
入口温度 35 °C: 0.6 0.7 0.8 1.0 1.1 1.2 1.3 1.5 1.5 1.6 1.6 1.7 1.7
入口温度 40 °C: 0.5 0.6 0.7 0.8 0.9 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.7
入口温度 45 °C: 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.0 1.1 1.2 1.3 1.4
入口温度 >45 °C: 0 0 0 0 0 0 0 0 0 0 0 0 0

特徴と利点

• 無熱の吸着式乾燥方式によりオイルフリーの高純度圧縮空気を供給。
• オプションの活性炭塔を統合可能で、油蒸気や揮発性有機化合物（VOCs）の除去性能を向上。
• 省スペース設計でプラント内の柔軟な設置が可能。
• 直感的な操作部と視認性の高い表示で運転・監視・保守が容易。
• 産業用途に適した堅牢な構造と耐久性のある部品。
• 流路とエネルギー効率を最適化し、運用コストを低減。
• 非常に低い残留油濃度と設計露点-40 °Cを提供し、要求の厳しい用途に対応。

付属 / 主な装備（図示の場合）

• 圧力計
• 活性炭塔（統合構成）
• オイルチェックインジケータ

注意
「*」印の容量および性能値は、1 bar（abs.）および20 °C、7 bar gの運転圧力、35 °Cの圧縮空気入口温度（飽和条件）で算出されています。

技術仕様

• 型式: DRYBERG® AD1000 CT
• 定格容量: 1000 m3/h (16.6 m3/m) *
• 接続寸法: 2"
• 寸法 (AxBxCxD): 2198 x 1173 x 2053 x 900 mm
• 重量: 1299 kg
• 使用圧力範囲: 4 – 16 bar g
• 電源: 230 V / 50-60 Hz AC
• 残留油量 (20 °C): 0.003 mg/m³
• 設計圧力露点: -40 °C
• ドライヤー種別: 無熱再生式二塔吸着式ドライヤー（オプションで活性炭フィルター）
• 典型的な用途: 油分を含まない低露点圧縮空気を必要とする産業用システム
