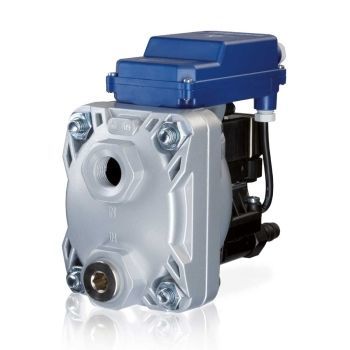

復水パージシステム BEKOMAT® 13

自動電子式ロスレス

製品概要
BEKO 凝縮水排出装置 BEKOMAT® 13、13 CO、13 CO PN50 は、凝縮水量に応じて排出頻度を自動調整し、有意な圧縮空気の損失なく凝縮水を排出します。容量式センサーが膜の水位を監視し、設定水位で制御ユニットが作動して電磁弁を開放、凝縮水を下流の油水分離器へ排出します。

設計とバリエーション
標準モデルは耐腐食性アルミニウム製の筐体（銀色塗装）を採用しています。CO 仕様はガラスビーズブラスト処理および硬質コーティングを施したアルミ筐体で、無油または攻撃性のある凝縮水に対応します。圧力（PN）および電源オプションを複数用意しています。

保守上の注意 / 安全対策

• 最大使用圧力を超えないこと（銘板参照）。
• サービス作業は必ず系統を減圧した状態で行うこと。
• 圧力に耐える配管材のみを使用すること。
• 給油管は確実に固定し、放出側は短く固定した耐圧ホースで接続すること。
• 排出時に凝縮水や圧縮空気が人や設備にかからないようにすること。

動作と利点
BEKOMAT® 13 は容量式センシングで機械式フロートを排除し、保守を低減します。電磁弁の高速切替により圧縮空気の損失をほぼ防ぎ、エネルギー効率を向上させ運用コストを低減します。信頼性の高い凝縮水処理が可能です。

主要仕様（要約）
モデル: BEKOMAT® 13 | 13 CO | 13 CO PN50
最大コンプレッサ容量: 35 m3/min
最大冷凍式ドライヤ容量: 70 m3/min
最大フィルタ処理量: 350 m3/min
使用圧力: 標準 0.8 … 16 bar(g); PN 仕様は最大 25 / 40 / 50 bar(g)
筐体: アルミニウム（標準）; CO は硬質コーティング処理アルミ
周囲温度: +1 °C … +60 °C
質量（空）: 約 2.0 kg（仕様により変動）
凝縮水入口: 2 x G½（内側）[オプション: NPT ネジ]
凝縮水排出口: 仕様により 1 x G½（外側）または 1 x G⅜（内側）；ホースコネクタ内径 Ø 13 mm
動作電圧: 230 / 200 / 115 / 100 / 24 VAC ±10%, 50–60 Hz; 24 VDC ±10%
消費電力: P < 8.0 VA (W)
保護等級: IP65
推奨ケーブル断面: 3 x 0.75 … 1.5 mm2 (AWG 16 … 18)
推奨ヒューズ: 1 A 遅延（AC/DC 指定に従う）
アラーム接点許容: 最大 AC 250 V, DC 30 V / 1 A; 最小 DC 5 V / 10 mA
処理凝縮水: 油含有凝縮水；CO は無油または攻撃性凝縮水対応

特長 / 技術仕様

• 製品名: BEKOMAT® 13（バリアント: 13 CO、13 CO PN50）。
• 制御原理: 容量式センサーとダイヤフラム＋パイロット/電磁弁。
• 排出時の圧縮空気損失は事実上発生しない設計。
• 下流の油水分離器（Owamat）と連携可能。
• 各種圧力・電源オプションで幅広い設置に対応。
• 保護等級 IP65、消費電力 8 VA 未満。
