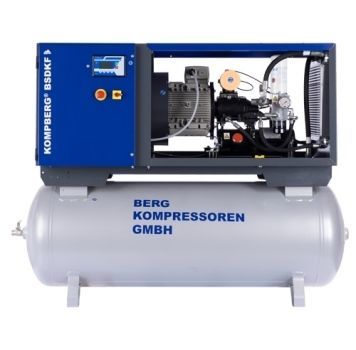

スクリューコンプレッサー KOMPBERG® BSDKF11

エア電動据え置き型

製品情報
据え置き式直結駆動スクリューコンプレッサー KOMPBERG® BSDKF11（定格モーター出力 11 kW）。11 kW以上の機種はスチールカノピー付きで、消音器としての機能と冷却空気の流れを導きコンプレッサーの発熱を除去します。カノピーはダクト接続が容易で、保守作業のアクセスを妨げません。空気端は低速設計のBERG B 100を採用し、騒音と振動を低減します。

主な特長 / メリット

• メンテナンスを抑える直結駆動方式
• 消音兼冷却空気導入用のスチールカノピー（ダクト接続が容易）
• 低速設計により64–70 dB(A)の低騒音と低振動を実現
• 据え置き用途向けに最適化されたBERG B 100空気端
• 保守アクセスが容易で標準的な出口接続（G 3/4"）を採用
• 過熱を防ぐように設計された冷却空気の流れ

技術データ（表）
型式：BSDKF 11
運転超圧 [bar] 最小–最大：6 - 10
吐出量 最小–最大 [m3/min] [6 bar]：0.6 - 1.8
吐出量 最小–最大 [m3/min] [7 bar]：0.6 - 1.6
吐出量 最小–最大 [m3/min] [8 bar]：0.6 - 1.4
吐出量 最小–最大 [m3/min] [9 bar]：0.6 - 1.2
吐出量 最小–最大 [m3/min] [10 bar]：0.5 - 1.1
周囲温度：+5°C … +40°C
電圧 / 周波数：400 V / 50 Hz
Air end：BERG B 100
騒音レベル [dB(A)]：64 - 70
電動機保護等級：IP 55‑F
重量（レシーバ搭載）[kg]：410
寸法（L x W x H）レシーバ搭載時 [mm]：1995 x 764 x 771
定格モーター出力 [kW]：11
定格電流 [A]：18.2
オイル充填量 [l]：6
圧縮空気中のオイル含有量 [mg/m3]：2 - 4
電動機回転数 [min‑1]：最小 1,030 (10.0 bar) / 最大 3,000 (6.0 bar)
レシーバ [l]：270
出口：G 3/4"

ダウンロード

• Technical Data Stationary Screw Compressor KOMPBERG® BSDKF11 (PDF)
• Stationary Screw Compressor KOMPBERG® BSDKF11 Operation and maintenance manual (PDF)
• Operating Guide VLT® Midi Drive FC 280 (PDF)
• Spare parts and maintenance kit - KOMPBERG® BSDKF11 (PDF)

仕様 / 技術仕様

• 型式：KOMPBERG® BSDKF11
• 定格モーター出力：11 kW
• 動作圧力範囲：6–10 bar
• 圧力別の吐出量：6 barで0.6–1.8 m3/min、10 barで0.5–1.1 m3/min（概算）
• 使用周囲温度：+5°C〜+40°C
• 電源：400 V / 50 Hz
• Air end：BERG B 100（低速設計）
• 騒音レベル：64–70 dB(A)
• モーター保護：IP 55‑F
• 定格電流：18.2 A
• オイル容量：6 l
• 圧縮空気中のオイル含有量：2–4 mg/m3
• モーター回転数範囲：最小 1,030 min‑1（10.0 bar）– 最大 3,000 min‑1（6.0 bar）
• レシーバ（搭載）：270 l
• 重量（搭載）：410 kg（表） — ページメタデータでは420 kgと表示される場合あり
• 寸法（L x W x H）搭載時：1995 x 764 x 771 mm
• 出口接続：G 3/4"
