軸アダプター 4-970-KSB

スチール製アルミニウムプラスチック製

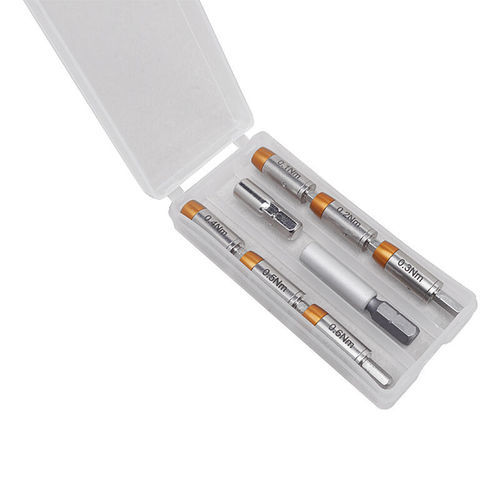

4 mm（C4）ビット用のコンパクトなプリセットトルクアダプターセット。0.1〜0.6 Nmの小トルク域をカバーし、プラスチックのクアドロボックスにビットアダプター2個を同梱しています。プリセットトルクに達するとクリックが発生し、主に手動作業を想定しています。電動工具での使用はクリックの連続を避けるため低速（最大100 rpm）に制限してください。

内容物

• 4-971 トルクアダプター 0.1 Nm（4 mm ビット用）
• 4-972 トルクアダプター 0.2 Nm（4 mm ビット用）
• 4-973 トルクアダプター 0.3 Nm（4 mm ビット用）
• 4-974 トルクアダプター 0.4 Nm（4 mm ビット用）
• 4-975 トルクアダプター 0.5 Nm（4 mm ビット用）
• 4-976 トルクアダプター 0.6 Nm（4 mm ビット用）
• 4-564 ビットアダプター 1/4" → 4 mm、長さ 42.5 mm
• 4-566 ビットアダプター 1/4" → 4 mm、長さ 25 mm

用途
4 mm C4ビットとホルダーを組み合わせて精密トルク工具として使用できます。精密な小トルク設定が必要な分野（電子機器、クイックチェンジシステム、ロボットステーション、航空宇宙、医療機器、作業台用途）に適しています。アダプターは過締めを防止し、緩める際にはトルク解除が発生しません（コアシャフトがロックされるため）。

技術説明
アダプターはDIN EN ISO 6789（手動操作のトルク締付け工具）に基づき試験され、少なくとも20,000回のクリックに対して±10%の許容差を保証します。機構は中空のコアシャフト、ダンピングシリンダー、可動ラチェットで構成され、印加トルクがプリセット値を超えるとコアシャフトが無効化され、クリックでトルク限界到達を示します。トルクは定期的にトルクメーターで確認してください。

一般情報
トルクアダプターは、多くの産業や作業場で精密なトルク管理のためのコンパクトなソリューションとして広く使用されています。

特性 / 技術仕様

• 型式 / シリーズ: KSB（セット表示: 4-970-KSB）
• セット内プリセットトルク: 0.1 / 0.2 / 0.3 / 0.4 / 0.5 / 0.6 Nm
• 許容差: ±10%（工場証明書は要請に応じて発行）
• アダプター径: Ø 8 mm
• アダプター長さ（シャンク除く）: 22 mm
• シャンク: 1/4" 六角
• ビット用マグネットホルダー: 4.0 mm
• 同梱ビットアダプター: 1/4" → 4 mm（長さ 42.5 mm、25 mm）
• セット内ホルダー: アルミ製1ビットホルダー、クローム鋼製1ビットホルダー
• 材質: 合金鋼、HRC 43–48
• 梱包: プラスチック クアドロボックス、寸法 91 x 43 x 15 mm
• 重量（セット）: 70 g
• 試験規格: DIN EN ISO 6789
• 電動工具使用時の推奨最大回転数: 100 rpm（クリックの反復を最小限にして使用）
