機械式トルク リミッター 4-970-G

摩擦クラッチ機能付スチール製

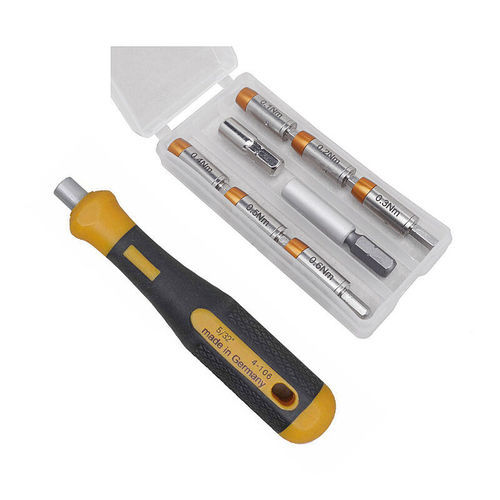

トルクアダプターセット 9点組（4-970-G）は、4 mmビット用に0.1〜0.6 Nmのプリセットトルクアダプターを提供し、手作業および低速電動工具での正確なトルク制御を可能にします。アダプター、ビットアダプター、ホルダーを含み、安全な保管と輸送のためプラスチック製クアドロボックスに収納されています。

主な特長

• プリセットトルク、内容：部品表参照。許容差 ±10%（工場証明書は要請に応じて発行）
• アダプター本体径 Ø8 mm、長さ22 mm（シャンク除く）
• 六角シャンク 1/4インチ — 電動工具併用時は最大回転数100 rpmに制限
• ビット磁気ホルダー 4.0 mm
• 材質：合金鋼、硬さ HRC 43–48
• プラスチック製クアドロボックス内に1/4"→4 mmビットアダプター 2個を含む
• アルミ製ビットホルダー1個、クロムめっき鋼ビットホルダー1個
• パッケージ：プラスチック製クアドロボックス（91 x 43 x 15 mm）
• 重量（セット）：108 g

内容

• 4-971 トルクアダプター 0.1 Nm（4 mmビット用）
• 4-972 トルクアダプター 0.2 Nm（4 mmビット用）
• 4-973 トルクアダプター 0.3 Nm（4 mmビット用）
• 4-974 トルクアダプター 0.4 Nm（4 mmビット用）
• 4-975 トルクアダプター 0.5 Nm（4 mmビット用）
• 4-976 トルクアダプター 0.6 Nm（4 mmビット用）
• 4-564 ビットアダプター 1/4"→4 mm、長さ42.5 mm
• 4-566 ビットアダプター 1/4"→4 mm、長さ25 mm

用途
4 mm C4ビットとホルダーを組み合わせて精密なトルク工具に変換します。これらのアダプターは小さなプリセットトルクが必要な用途（電子機器、クイックチェンジシステム、ロボットステーション、航空宇宙、医療、作業台での作業）向けに設計されています。プリセットトルク到達時に「カチッ」と音が鳴り、過度な締め付けを防止します。緩める際にはトルクの解除が発生しないため（緩める際は約30%高いトルクが発生）注意が必要です。主に手作業向けですが、電動工具で使用する場合は最大100 rpmまでに制限し、クリックの頻繁な繰り返しは避けてください。

技術説明
アダプターはDIN EN ISO 6789（手動式トルクドライバーツール）に準拠して試験され、少なくとも20,000回のクリックに対して許容差±10%で仕様化されています。トルク値はユーザーがトルク計で定期的に確認する必要があります。動作原理：ブッシングスリーブ内でラチェットをロックすることでトルクを制限します。特許取得済みのシステムは中空の芯軸とダンピングシリンダーで構成され、芯軸が可動ラチェットを動かし、スリット付きのダンピングシリンダーがスペーサースリーブを芯軸上で滑らせます。適用トルクがプリセット値を超えると芯軸が無効となり、連続した張力の増加が停止してプリセットトルクが維持されます。

技術仕様

• 型番：4-970-G
• ブランド：Bernstein
• セット内点数：9
• トルク範囲：0.1–0.6 Nm（内容に記載のプリセット値）
• アダプター径（本体）：Ø8 mm；アダプター長さ（シャンク除く）：22 mm
• シャンク：1/4インチ六角
• ビットホルダー径：4.0 mm（磁気）
• 材質：合金鋼、硬度 HRC 43–48
• 梱包：プラスチック製クアドロボックス（91 x 43 x 15 mm）
• 重量（セット）：108 g
• 試験基準・耐久性：DIN EN ISO 6789、少なくとも20,000回のクリックに対し許容差±10%を保証
• 使用上の注意：主に手動使用向け；電動工具併用時は最大100 rpmに制限しクリックの頻繁な繰り返しを避ける；トルク値は定期的にトルク計で再確認すること
