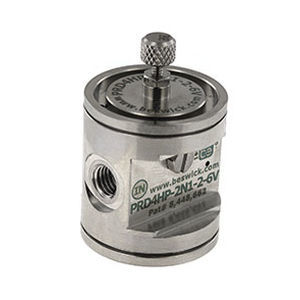

水用圧力調整器 PRD4HP

膜3段EPDM

説明
PRD4HPは、非常に低い出力圧力と低流量まで高圧流体を精密に制御するために設計されたコンパクトな3段式ダイヤフラムレギュレーターです。PRD3HPの設計を改良し、PEEK製バルブシートを備えた高圧用第1段を採用して高温特性を向上させていますが、外形寸法および取付けレイアウトは変更しておらず、PRD3HPの置換が可能です。

主な特長

• 入力圧の大きな変動に対しても安定した出力圧を維持する3段式設計
• 高温特性に優れるPEEK製バルブシートを備えた高圧第1段
• 大きなバルブ対検出面積比と低摩擦ダイヤフラムにより、低圧（約0.5 psi付近）での精密制御が可能
• リークオフしない（non‑relieving）設計で、高圧源やボンベからの低流量・低圧制御に最適

流量と性能
最大入口圧力：3,000 psi。最大出力範囲は0–40 psigまで設定可能。非常に低い出力圧と低流量での精密制御を必要とする用途に適しています。配管：入口 1/4‑28 内ねじ、出口 10‑32 内ねじ。

選択可能な構成

• キャップ上の調整スタイル:
  • [1] スロット付ネジ + 3/16 in 六角ロックナット
  • [2] ローレットノブ + 3/16 in 六角ロックナット
  • [3] ローレットノブ + φ3/4 in ローレットロックディスク
  • [4] スロット付ネジ + φ3/4 in ローレットロックディスク
• 本体スタイル:
  • [1] 標準本体
  • [2] 10‑32 パネルマウント版
  • [6] 2 in 高解像度ダイヤフラムキャップ
  • [7] 15/32‑32 パネルマウント（2 in 高解像度ダイヤフラム）
• 出力圧力レンジ:
  • [0] 0〜5 psig (0.3 bar)
  • [1] 0〜10 psig (0.7 bar)
  • [2] 0〜20 psig (1.4 bar)
  • [3] 0〜30 psig (2.1 bar)
  • [4] 0〜40 psig (2.8 bar)
• 本体材質:
  • 黄銅
  • [6] 316 ステンレス鋼
• シール・ダイヤフラム材質:
  • Buna‑N
  • [V] フッ素樹脂 (FKM, Viton®)
  • [E] EPDM
  • [EB] 黒EPDM
  • [H] HNBR
• 洗浄オプション:
  • 標準洗浄
  • [I] 計装グレード洗浄
• 潤滑オプション:
  • 標準潤滑
  • [K] Krytox 240AZ 潤滑

ドキュメント
PRD4HPの流量曲線および性能資料が利用可能です（流量曲線／性能PDFを参照）。

技術仕様

• 型式：PRD4HP
• 種類：3段式ダイヤフラムレギュレーター（non‑relieving）
• 最大入口圧力：3,000 psi
• 出力圧力範囲：0–40 psigまで設定可能（0–5 psigまでの範囲あり）
• 低圧特性：約0.5 psi付近の調整が可能
• 配管：入口 1/4‑28 内ねじ、出口 10‑32 内ねじ
• 概算質量：約85 g（黄銅およびステンレス 303 & 316）；2 in 高解像度キャップ選択で +50–60 g
• 本体材質：黄銅、316 ステンレス
• シール/ダイヤフラム材質：Buna‑N、FKM (Viton®)、EPDM、黒EPDM、HNBR
• 第1段シート：PEEK（高温性能向上）
• 高圧ボンベ等の直接供給源からの低圧制御に適合
