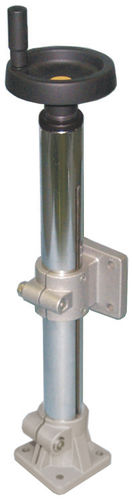

使用方法:頻繁な調整のためのウォームネジ付きの1軸にハンドホイールで調整可能な位置決め。
供給状況 ニッケルメッキ鋼(電解ニッケルメッキ)の柱1本、バーニッシュドスチールの台形ネジとリードナット、真鍮製滑り軸受、RAL9006グレーアルミニウムの台車1台、アルミニウム製台座1台、強化ポリアミドのハンドル1台、亜鉛メッキ鋼のナットとボルト。
特性。Tr20ウォームスクリュー、ピッチ4(ハンドホイール1回転=4直線mm)。
位置精度:±0.3mm/300mm*。
操作方法。STEP-BY-STEP(連続運転なし)。
最大回転数:120rpm、最大時間:1(最小、オンオフ比:1/10(最大10%))。120rpm、最大時間:1(最小、オン/オフ比=1/10(最大10%)。
ミリ単位の目盛のマーキング p. .
警告
* 表示されている精度は理論上のものです。精度のレベルは実際の使用条件に依存し、ハンドホイール/クランクハンドル/回転カウンタキットや接続ジョイントで構成されるキネマティックチェーンの精度や、位置制御システム(エンコーダなど)の性能に影響されます。
---
