用途:ウォームネジによる1軸での位置決め調整が可能であり、頻繁に調整を行うことができる。

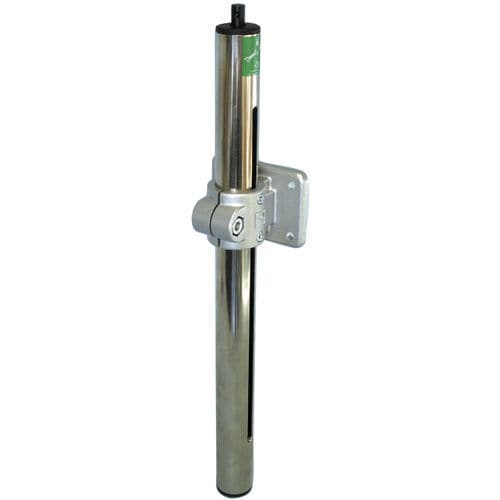

供給状態 ニッケルメッキ鋼製コラム1本(電解ニッケルメッキ)、ブランコネジとリードナット(光沢鋼)、鋼製ボールベアリング、RAL9006グレーアルミ製キャリッジ1個、亜鉛メッキ鋼製ナットおよびボルト。
特徴Tr20ウォームネジ、ピッチ4(ハンドホイール1回転=4リニアmm)。
位置精度:±0.3mm/300mm*移動(ピッチ公差±0.004mm)。
キャリッジの遊び ±0
操作方法STEP-BY-STEP (連続運転不可).
最大最大120rpm、最大時間:1(分)、オン/オフ比=1/10(最大10%)。
ミリメートル目盛りのマーキング p. .
注意事項
* 表示されている精度は理論値です。精度レベルは実際の使用条件によって異なり、ハンドホイール/クランクハンドル/レボリューションカウンターキットや接続ジョイントからなるキネマティックチェーンの精度や位置制御システム(エンコーダーなど)の性能に影響されます。
---
