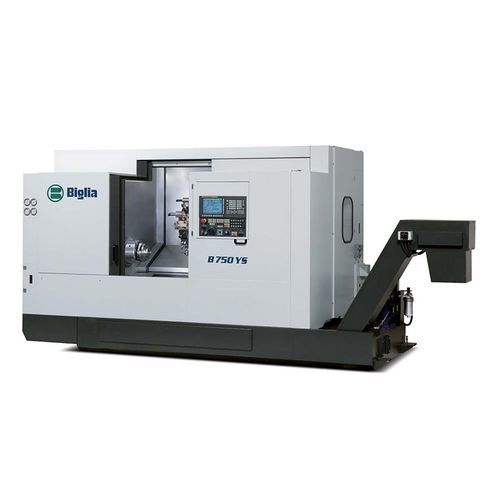

CNC旋盤 B750 series2軸12ツールステーション汎用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- ツールステーション数
- 12ツールステーション
- その他の特徴
- 汎用, マルチファンクション, 高生産性, タレット付
- 直径
500 mm, 680 mm
(19.69 in, 26.77 in)- 回転速度
3,000 rpm, 3,200 rpm, 4,500 rpm
(18,849.556 rad.min-1, 20,106.193 rad.min-1, 28,274.334 rad.min-1)- パーツの長さ
765 mm
(30 in)- 最大切削径
350 mm, 450 mm, 552 mm
(14 in, 18 in, 22 in)- 貫通穴のサイズ
70 mm, 80 mm, 93 mm, 100 mm
(3 in, 3 in, 4 in, 4 in)- X軸
305 mm
(12 in)- Z軸
860 mm
(34 in)- 早送り速度X
18,000 mm/min
(12 in/s)- 早送り速度Z
24,000 mm/min
(16 in/s)- 公称出力
15 kW, 22 kW, 30 kW, 40 kW
(20.4 hp, 29.9 hp, 40.8 hp, 54.4 hp)- 切削油の容量
300 l
(79 gal)- 全長
528 mm
(21 in)- 全幅
203 mm
(8 in)- 全高
248 mm
(10 in)- 重量
7,250 kg, 7,350 kg, 7,450 kg, 7,500 kg
(15,984 lb, 16,204 lb, 16,424 lb, 16,535 lb)
詳細
B750シリーズは、多機能ターニングセンターの「最先端」を代表する機械です。
ダイレクトドライブ内蔵モーターと回転工具に直接伝達される回転運動を備えた新しいタレットが、このシリーズの機械の心臓部です。
B750シリーズには5つのバージョンがあり、CNC自動芯押台、サブスピンドル、回転工具により、汎用旋削加工から複雑部品の完全加工まで、幅広い加工が可能です。
より高い精度
ダイレクトドライブ付きビグリアサーボタレット
高速割出（0.3秒）で頑丈なBIGLIA 16ステーションサーボタレットは、大きなHIRTHカップリング（230 mm）を備え、最大34本のツールを同時に使用することができます。
新しいライブツーリングシステムはこの新型タレットの最大の特徴で、回転運動はツールプレートに組み込まれた内蔵モーターにより回転工具に直接伝達されます。
幅広い装備とオプション
ライブツール
回転工具を駆動する冷却ダイレクトドライブ内蔵スピンドルモーター（10～17.5 kW - 最大10000* rpm）を装備したこの新しい刃物台は、新型B750/B1250シリーズの主な特長です。
キネマティックチェーンは廃止されました。統合されたモーターと回転工具間のダイレクトカップリングによって運動が伝達されるようになりました。
主な利点は以下の通りです：
- 振動減衰の低減
- パワーロスと機械的な遊びの排除
- 熱の低減
標準装備
- 鋳鉄製マシンベッド
- 12/16ポジションBIGLIAサーボタレット
- ツーリングキット（ツールホルダー＆ブッシング）
- 冷却システム
- チップコンベア
- 2色警報ランプ
- クーラント供給（中圧）フィルター含む
- 電気キャビネット空調
---
