概要
QSense™ 熱交換器との直接接触方法で、熱いガスから熱水または他の液体に貴重な廃熱BTUを効率的に回収します。 エネルギー消費を削減し、高価な燃料コストを節約すると同時に、煙道ガス汚染物質を洗浄し、排気温度を下げるための最適なソリューションです。
この高効率のカウンター電流流量交換器は、プロセス加熱アプリケーションに使用したり、建物スペースの暖房ニーズを満たしたり、補うために使用できます。 ほぼすべての熱廃煙道ガス源は、ボイラー、窯、オーブン、ドライヤー、熱酸化剤、焼却炉などのプロセスまたは電源源から使用できます。
QSense™ 熱交換器は、最大限の省スペースを実現する垂直構成で提供され、必要なすべてのシステムコンポーネントを備え、1つのソース責任を完全に実現します。
酸性汚染物質を含む煙道ガスの場合、ユニットには中和化学試薬を装備することができます。
粒子状積層ガス流の場合、プレスクラバーおよび詰まり耐性のコンタクタが利用可能です。
どのように動作するか

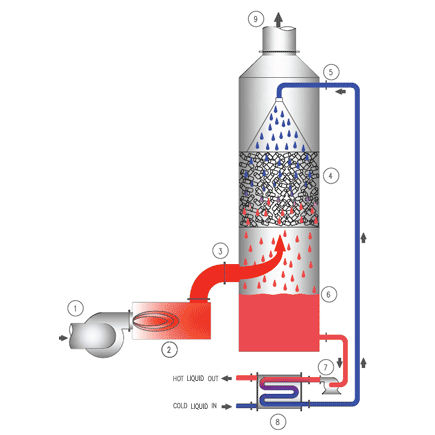

送風機(1)によって供給される空気は、熱源(2)によって温度上昇する。 高温ガスは直接接触式交換器入口に入り (3)、30平方フィートを超える高効率充填ベッド (4) を上方に移動します。 アクティブな熱伝達表面積の /cu. ft. 冷却水は、液体ディストリビューター(5)を介してユニットの上部に導入され、それが下方に移動すると、充填されたベッド内の熱いガスとの親密なカウンター電流接触に入ります。 冷たい水と熱いガスとの間の顕熱伝達が起こり、水が急速に加熱される。 加熱された水は排水溝に排水される
---
