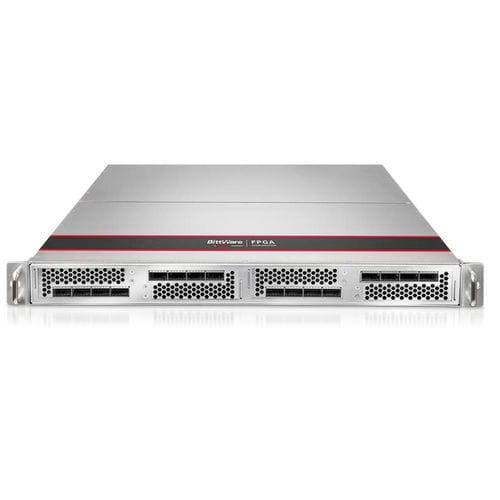

FPGA TK242

Atomic Rules社のTK242は、2つの100GbEストリームのロスレスパケットキャプチャを提供するビットストリームで、FPGAプログラミング不要のアウトオブボックスです。TK242 IPは、Intel® Agilex™ FPGAを搭載したBittWare カード上で動作します。イーサネットからユーザ空間のホスト・メモリまで、200Gb/s以上のPCIe Gen4 x16スループットを維持し、TK242はランタイム・プログラマブルな200Gb/s RSSフィルタ、6タプル、64Kエントリのフローテーブルとキュー・ルーティングを提供します。PCAP生成を含むすべてのフォーマットはハードウェアで行われ、ホストCPUからその機能をオフロードすることができます。高性能なタイミング機能には、ナノ秒分解能のパケットヘッドタイムスタンプが含まれ、2つの100GbEストリームを1つの時間単調順序ストリームに融合させることができます。 特徴 2つの100GbEストリームのロスレスパケットキャプチャー ナノ秒のタイムスタンプと時間順のマージ 複数のPCAPファイルをハードウェアで生成する ホストCPUのコア負担を極限まで軽減 オープンソースのCホストサンプル設計ですぐに始められる 機能詳細について 全体 100Gの100GBASE-CR4ソース2本をロスレス、プロトコルにとらわれず同時インジェスト。 両方のイングレスポートでナノ秒分解能のパケットヘッドタイムスタンプを実施。 オンライン、飛行中に両ポートを単一の時間単調な順序のストリームに融合させる ランタイムプログラマブル200Gb/s RSSフィルタ、6タプル、64Kエントリフローテーブル、キュールーティング 複数の並列PCAPフォーマットバイトストリームをハードウェアでオンライン、インフライトで生成。 イーサネットからユーザースペースホストメモリまで、PCIe Gen4 x16で200Gb/sを超えるスループットを持続。 ホストCPUの使用率が極めて低い - PCAPの生成を含むすべてのフォーマットをハードウェアで行う。 100GbE入力2系統 QSFP-DDは、100G CAUI-4 Rxを2つ提供します。 2つのパラレル入力チャンネルには、それぞれ 100 GbE PHY/PCS/MAC、RXヘッドタイムスタンプ付き Atomic Rules MTAU レイヤー2プリフィルタ ポートごとのRx統計が豊富 TimeServoシステムタイマ ナノ秒分解能時間 両ストリームを時間順にパケットマージ シングル200Gbps/300Mpps出力ストリーム RSSと配信 ラインレート 200Gbps / 300Mpps RSS 6タプルハッシング ソフトウェアプログラマブル多項式 デフォルトのMicrosoft Toeplitzウェイト 64K エントリフローリダイレクトテーブル 各エントリーは、一意のPCAPフロー方向を識別するか、または廃棄されるフローを識別する。 ユースケースは以下の通りです： 許可されたものはすべて1つのPCAPフローに送る RSSは、複数のPCAPフロー間で許可された受信パケットを広げる 合法的な傍受のために、特定のマッチングのみをホストに転送する。 複数の並列H/W PCAPジェネレーター（P2PCAP）。 ナノ秒単位のパケットヘッダ追加 それぞれ200Gbps/300Mppsのフルフローに対応しています。
