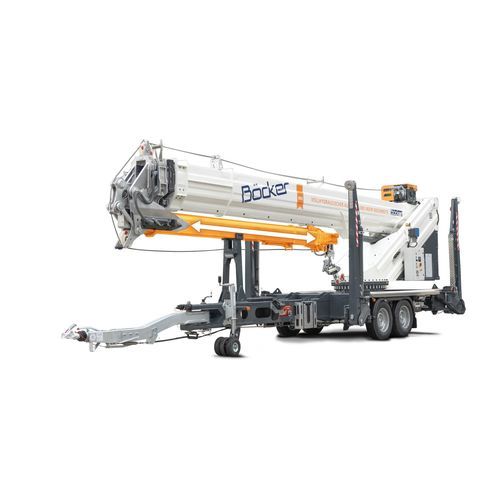

トレーラー上クレーン AHK 36e X

伸縮式工事現場用持ち上げ用

製品概要
AHK 36e X は Böcker の NeXt 世代のトレーラークレーンで、高い揚重性能とバッテリー駆動の電動コンセプトを兼ね備えています。2節の全油圧テレスコピックブーム、1.5 t 電動ウインチ、オプションの追加バラストを備え、低騒音・低排出で内燃機関に匹敵する性能を発揮します。

主な特徴

• 2節全油圧テレスコピックブーム、カラ―無線リモコンで伸縮操作可能。積載下での伸縮が可能（標準34 m、オプション36 m）
• 電動ウインチ（1.5 t）— 高い巻上速度と降下時のエネルギー回生機能
• バッテリー駆動（12.2 kWh）— 低消費電力：典型的な揚程で約140回、または通常使用で10時間以上の稼働が可能；標準230 Vコンセントで充電可
• オプションの追加バラスト（例：250 kg）で約2 mの到達距離延長
• 輸送時にアウトリガを前方に倒す改良シャーシにより後部の登坂角が25%向上し、地上高を確保
• 油圧ブームは積載下での伸縮を許容し、狭隘地での迅速かつ自動的なクレーン組立を実現

利点

• 電動の静音・低排出運転とエネルギー回生
• 最大積載量1,500 kg（オプション2,400 kg）で内燃機関に匹敵する性能
• 最大作業高32.2 m（プラットフォームモード、EasyLock システム、PK 250-D）
• 登坂や凹凸地での作業性が向上した設計

詳細な利点
2節油圧式テレスコピックブーム
ブームはカラ―無線で操作され、最大34 m（オプション36 m）の到達を実現します。積載下での伸縮により建物内への搬入や狭い現場での設置が容易です。

プラットフォームモードでの高作業高
作業用プラットフォーム（EasyLock システム、PK 250-D）に転用すると、AHK 36e X は最大作業高32.2 m を達成し、高所での安全な作業を可能にします。

地上高の向上
改良シャーシにより輸送時にアウトリガが前方にピボットし、後部の登坂角が25%改善され、急傾斜や不整地での走行が安全になります。

オプションの追加バラスト
人間工学的な吊り具を備えた追加カウンターウェイトを設置後に装着して作業範囲を拡大できます。250 kg のカウンターウェイトで全方向に約2 m 伸長します。

高い巻上速度とエネルギー回生
1.5 t の電動ウインチは高い作業速度と巻上速度を提供し、消費電力が少なく、荷降ろし時にはバッテリーへエネルギーを戻します。

一日稼働が可能なバッテリー性能
12.2 kWh バッテリー、電動ウインチ、エネルギー回生により、標準的な使用で約140回の揚程、または10時間以上の稼働が可能で、標準230 V コンセントで充電できます。

技術仕様

• 機種：AHK 36e X
• 牽引能力：3,500 kg
• 許容総重量：3,650 kg
• 最大積載量：1,500 kg（オプション 2,400 kg）
• 最大到達距離（クレーンモード）：34.00 m（オプション 36.00 m）
• ブーム先端までの作業高：22.70 m
• ブーム伸長段：4.9 / 8.0 / 11.1 m（オプション 13.1 m）
• ブーム荷重容量：1,500 / 800 / 500 / (250) kg
• テレスコピックアーム角度：85°
• 旋回範囲：連続
• ブーム角度：162°
• フック速度：100 m/min
• 到達例（クレーンモード）：250 kg → 21.1 m (21.4 m), 500 kg → 16.3 m, 800 kg → 11.9 m, 1,000 kg → 9.6 m, 2,000 kg → 4.8 m
• プラットフォーム到達（PK 250-D）：250 kg → 15.7 m；100 kg → 18.4 m
• プラットフォーム時最大作業高：32.2 m
• 駆動：ガソリン / 230 V とバッテリー（バッテリー容量：12.2 kWh）
• ウインチ：エレクトリック 1.5 t ウインチ（エネルギー回生機能付き）
