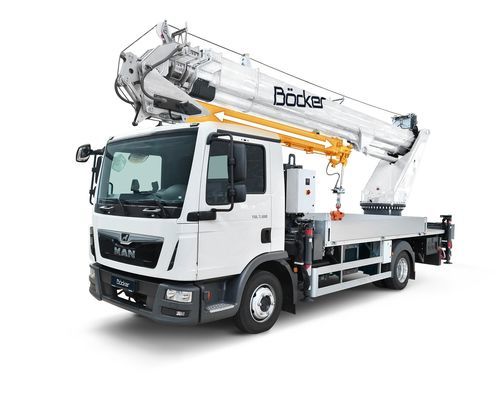

トラックへの取り付け可能クレーン AK 37 X

伸縮式工事現場用持ち上げ用

製品説明
トラッククレーン AK 37 X は、7.49 t クラスのコンパクトで高い機動性を持つソリューションです。2段式の全油圧テレスコピックジブをカラー無線リモコンで操作でき、最大37 m（オプション）のブーム長をあらゆる状況で有効活用し、都市部や狭小現場での正確な作業を実現します。AK 37 X は標準で最大1,500 kg（オプションで3,000 kg）の積載に対応し、250 kg の通常荷重をおおよそ27–28 m まで扱えます。AK 37e X は着脱式バッテリー駆動と230 V 充電により静音の電動運転が可能であり、AK 37 X は PTO または PTO + 着脱式400 V 電動機の選択が可能です。

主な特徴

• 2段式全油圧テレスコピックジブ
• 直感的な操作を可能にするカラー無線リモコン
• 駆動オプション：PTO / PTO + 着脱式400 V モーター / 着脱式バッテリー230 V（AK 37e X）/ ハイブリッド
• 非常に小さい旋回半径を実現するコンパクト設計
• 作業用バスケット（最大250 kg）に対応可能

導入メリット

• 2段式油圧ジブ — 無線リモコンでの素早い伸長と荷重下での伸縮により、狭所でも最適な到達距離を確保し、建物内への直接投入が可能です。
• 非常に小さい旋回半径 — タレットに追加のおもりを必要とせず、設置スペースを節約し、準備時間を短縮します。路側作業や狭所現場に最適です。
• マスト先端の前方はみ出しなし — 走行状態ではマストがキャブに沿って収まり、輸送時のコンパクトさと取り回しの良さを実現します。
• 着脱式バッテリーと230 V 充電 — 一般家屋用コンセントからの充電が可能で、静粛な電動運転は住宅地や市街地に適しています。
• 最適化された安全な組立 — 油圧アウトリガーは個別かつ可変長で伸長可能。インテリジェントなクレーン制御がアウトリガー位置を監視し、荷重に応じて最大の作業範囲を自動的に解放します。
• 簡単で直感的な操作 — カラー表示付き無線リモコンで精密な制御が可能。オプションのカメラで作業範囲の視認性を向上できます。

技術仕様

• 型式：AK 37 X / AK 37e X
• 最大積載量 (kg)：1,500（オプション 3,000）
• 最大ブーム長 (m)：35.00（オプション 37.00）
• ジブ先端までの作業高さ (m)：23.60
• 伸縮ジブ (m)：4.87 / 7.96 / 11.06（オプション 13.06）
• ジブ荷重 (kg)：1,500 / 800 / 500 / (250)
• テレスコピックアーム角度 (°)：85
• 旋回範囲 (°)：+/- 315
• ブーム角度 (°)：162
• フック速度 (m/min)：45
• アウトリガー L x W 最小 (m)：5.38 x 2.36
• 片側支持時 最大アウトリガー張出 (m)：3.95
• 両側支持時 最大アウトリガー張出 (m)：5.55
• 車両高さ (m)：3.80
• 車両幅 (m)：2.55
• 車両長さ (m)：8.35
• トラックホイールベース (m)：AK37: MAN 3.9; DB 4.2 — AK37e: MAN/DB 4.2
• 車両総重量 (t)：7.49 / 8.6 (8.8)
• クレーン作業時の到達距離 (m)：250 kg: 27.00（オプション 28.00）; 450 kg: 21.00; 1,000 kg: 13.50; 1,500 kg: 10.00; 2,000 kg: 8.00; 3,000 kg: 5.70
• 揚程/作業高さ（回転バスケット PK 250-D）(m)：20.80 / 33.20
• 揚程/作業高さ（アーチ型バスケット）(m)：21.70 / 33.20（200 kg時）
• 駆動：PTO / PTO 補助 / 400 V ハイブリッド / 230 V ハイブリッド（バッテリー）/ eReadyKit
• 注：数値は暫定値であり、技術的変更が行われる場合があります。記載値は最大値です。
