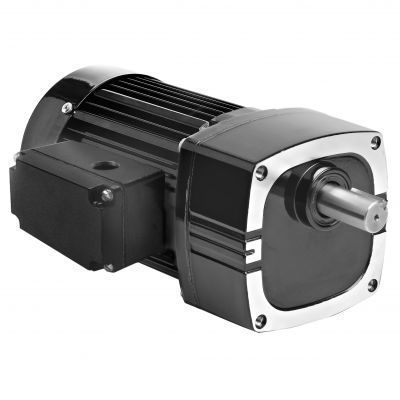

ACギアモーター Model 1665

三相ヘリカル平行軸

概要
Metric 42R-Eシリーズの平行軸交流ギアモーター、Model 1665。三相・インバータ（可変速）対応のメトリックギアモーターで、ヘリカル歯車と永久潤滑の歯面を採用し、静音性と長寿命を実現しています。

仕様（製品表より）
回転速度 (rpm): 140
定格トルク (Nm): 5.6
定格トルク (lb-in): 50
出力 (W): 140
出力 (HP): 1/5
電圧 (V): 230 / 400
Hz: 50
相数: 3
電流 (A): 1.1 / 0.61
減速比: 10
ラジアル荷重 (N): 1300
ラジアル荷重 (lbs): 300
長さ XH (mm): 231
長さ XH (inch): 9.08
重量 (kg): 6.8
重量 (lbs): 15.3
接続図: 07410279
コンデンサ部品番号: N/A
製品タイプ: 42R5BFPP-E2
HPDecimal: 0.2

標準特長

• メトリックの取付ねじおよびメトリック寸法の駆動軸。
• 通気のないギアハウジング。
• モーター軸および出力軸の工業用リップシール。
• ラジアル荷重容量向上と長寿命を目的としたニードルベアリングを全体に採用。
• 半流動性グリースを用いた永久潤滑の歯車。
• 低騒音と高出力密度を実現する選別焼入れヘリカル歯車。

利用可能なドキュメント

• CAD図面：Model 1665 の PDF、DWG、STEP（製品ページでダウンロードオプションを表示）。
• 配線図：PDF（図面参照 07410279）。
• 安全データシート：Imperial オイルの安全データシートあり。

オプションアクセサリ

• E、F、FX ギアモーター用 L ブラケットキット [model 0969]
• 33A、34R、42A、42R、48R モーターおよびギアモーター用ダイカスト端子箱キット [model 0984]
• メトリックタイプ E/F ギアモーター用 L ブラケット取付キット [model 1969]
• 33A、34R、42A、42R、48R 用端子台付きダイカストメトリック端子箱キット [model 1984]
• 34R、42R、48R、42R-FX、33A、42A 在庫モーターおよびギアモーター用大型ダイカスト端子箱キット [model 0986]

注意
三相交流ギアモーターは 230/400 V、50 Hz 用に表示されています。サイト上の価格は米ドル表示です。入手可能性および価格は変更される場合があります。

特長 / 技術仕様

• 型式: 1665
• シリーズ: Metric 42R-E
• 回転速度: 140 rpm
• 定格トルク: 5.6 Nm (50 lb-in)
• 出力: 140 W (0.2 HP / 1/5 HP)
• 電圧: 230 / 400 V
• 周波数: 50 Hz
• 相数: 3
• 電流: 1.1 / 0.61 A
• 減速比: 10
• ラジアル荷重容量: 1300 N (300 lbs)
• 長さ XH: 231 mm (9.08 in)
• 重量: 6.8 kg (15.3 lbs)
• 接続図参照: 07410279
• 製品タイプコード: 42R5BFPP-E2
