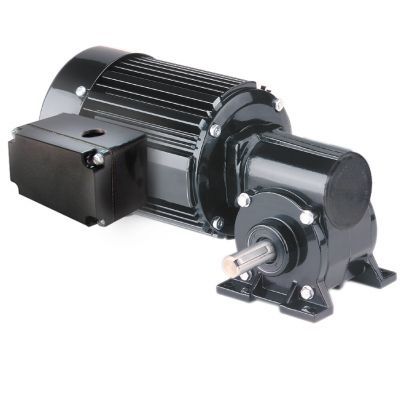

ACギアモーター Model 1633

三相ウォーム直交軸

製品
メトリック 42R-5N シリーズ AC 直角ギアモータ、型式 1633。コンパクトな直角駆動ソリューションを必要とする産業用途向けに設計されたファン冷却式ギアモータで、ギアは永久潤滑、工業用軸シールを備え連続運転に対応します。

利用可能なCADおよび図面ファイル
本機種のCAD図面（モデル1633）：PDF、DWG、STEP が利用可能です。

標準特長

• メトリックの取り付けねじおよびメトリック軸寸法。
• 完全密閉 IP-20 等級。
• 高出力向けのファン冷却。
• 巻線と潤滑油の寿命を延ばすため、クラス"B"の絶縁をクラス"A"の範囲で運用。
• 高い熱効率と軽量化のためのアルミ製センターリングおよびエンドシールド。
• 非通気式のギアハウジング。
• モータ軸および出力軸に工業用リップシール。
• ラジアル荷重容量を高め長寿命を実現するニードルベアリングを全体に採用。
• 長寿命のためにオイルで恒久潤滑されたギア。
• 衝撃荷重に強い青銅製ウォームギア。
• 強度と長寿命のための焼入れ・研削されたウォーム。

オプションアクセサリ

• 33A、34R、42A、42R、48R のモーターおよびギアモータ用ダイキャスト端子箱キット（モデル0984）。
• 端子ブロック付きメトリック ダイキャスト端子箱キット（33A、34R、42A、42R、48R 用、モデル1984）。
• 34R、42R、48R、42R-FX、33A、42A の在庫モーターおよびギアモータ用大型ダイキャスト端子箱キット（モデル0986）。

仕様

• 回転数 (rpm): 47
• 定格トルク (Nm): 12.3
• 定格トルク (lb-in): 109
• 出力 (W): 140
• 出力 (HP): 1/5
• 電圧 (V): 230/400
• Hz: 50
• 相数: 3
• 電流 (A): 1.1 / 0.61
• ギア比: 30
• ラジアル荷重 (N): 800
• ラジアル荷重 (lbs): 180
• 長さ XH (mm): 260
• 長さ XH (inch): 10.25
• 重量 (kg): 7.3
• 重量 (lbs): 16.3
• 接続図: 07410279
• コンデンサ部品番号: N/A
• 製品タイプ: 42R5BFPP-5N
• HPDecimal: 0.2
