連続乾燥機

縦型

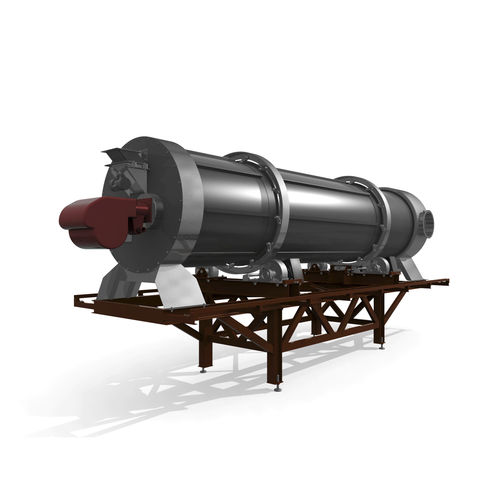

回転ドラム乾燥機は、煙道ガスと空気を混合した砂、セラミックフリット、または砕いたカレットなどの緩いまたは塊状の材料を乾燥させるために設計されています。 乾燥プロセスは連続的です。 湿潤材料は、乾燥機入口セクションのシュートを介してドラム乾燥機に供給される。 乾燥機内の材料の均一な分布は、ジグザグパターンで便利に配置された内側のパドルによって保証される。 プッシュオーガーパドルは、ドラム内の材料を給餌部から排出部に移動させる。 材料の流量は、ドラムの傾斜と回転を変化させることによって制御することができる。 乾燥した材料は、回転ドラムを出口シュートから離れる。 煙道ガスは、自動ガスバーナーの燃焼室内で空気と混合され、したがって十分な量の熱媒体を提供する。 熱媒体の必要温度は、通過する空気の量とバーナーの出力の両方を調整することによって制御することができる。 乾燥材料の粉塵画分と混合された使用熱媒体は、乾燥機の上部開口部に取り付けられた空気排気システムで排出される。 ドラムは2対の支持ローラで回転する。 駆動ローラは、より負荷がかかるドラムのその側の共通の軸に配置され、それぞれがウォームギアユニットと電動モータで駆動される。 ドラム回転は、ギアユニット内のモーターの回転を制御する周波数変換器で連続的に設定することができます。 乾燥材料と接触するドラムおよびすべての乾燥機セクションは、合金ステンレス鋼で作られています。
