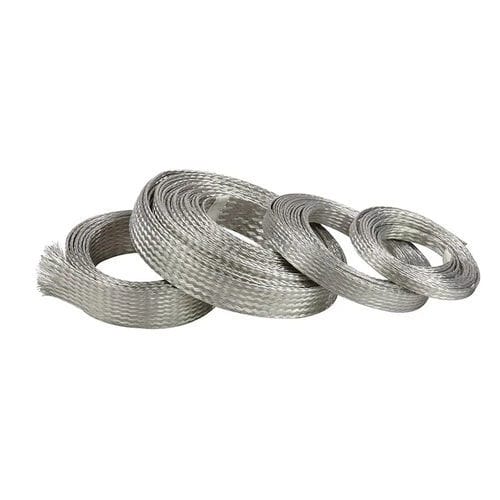

EMI シールドスリーブ

保護用編込みパイプ用

多数の電気・電子機器が同時に動作する環境では、電気ノイズの照射や電磁妨害（EMI）による問題が発生する可能性があります。電気ノイズは、すべての機器の正常な機能に重大な影響を与える可能性があります。 電気ノイズは、掃除機、発電機、変圧器、リレー制御、電力線などの電気機器から漏洩する電磁エネルギーの一種です。電力線や信号ケーブルを伝わったり、電磁波として空間を飛び交ったりして、故障や機能低下の原因となります。 。 電気機器の正常な機能を確保するためには、不要なノイズに対して対策を講じる必要があります。基本的な方法は、(1) シールド、(2) 反射、(3) 吸収、(4) バイパスです。 単に導体の観点から見ると、通常、電力を運ぶ導体を囲むシールド層は、EMI 放射の反射体として機能すると同時に、ノイズをグランドに伝導する方法としても機能します。したがって、内部導体に到達するエネルギー量はシールド層によって減衰されるため、その影響は完全に除去されないにしても大幅に低減されます。減衰率はシールドの有効性によって異なります。実際、環境内に存在するノイズのレベル、直径、柔軟性、その他の関連要素に応じて、さまざまな程度のシールドを選択できます。 導体に良好なシールド層を作成するには 2 つの方法があります。 1 つ目は導体を囲む薄いアルミニウム箔層の適用によるもので、2 つ目は編組層によるものです。裸銅線または錫メッキ銅線を絡み合わせることで、導体の周囲に柔軟な層を作成することができます。このソリューションには、ケーブルをコネクタに圧着するときに接地が容易になるという利点があります。ただし、編組は銅線間に小さな空隙があるため、表面を完全に覆うことはできません。織りの緻密さに応じて、通常、編組シールドは 70% ～ 95% をカバーします。ケーブルが静止している場合は、通常は 70% で十分です。表面被覆率が高くてもシールド効果は高くありません。銅はアルミニウムよりも導電性が高く、編組はノイズを伝導するための嵩が大きいため、箔層と比較して編組はシールドとしてより効果的です。
