垂直軸インパクトクラッシャ－ BLV series

移動型砂生産用垂直軸

Product overview

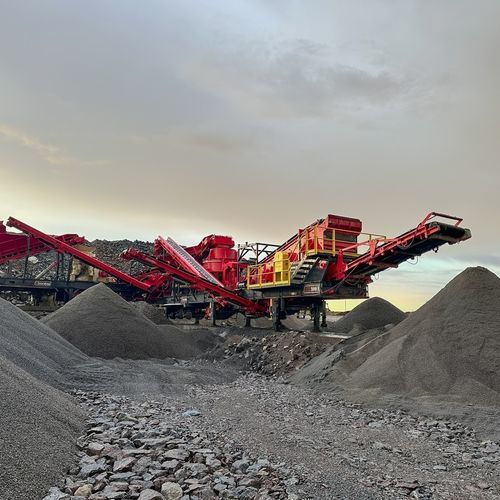

Borataş® ホイール式VSIクラッシャー兼スクリーン BLV900Eシリーズは、閉ローター式の垂直軸インパクト（VSI）破砕機と振動式スクリーニングを一体化した可搬式（車輪装着）ユニットです。細粒の立方形状の砂・骨材を大量に生産する用途に設計されており、可搬性、輸送性、運用コストを最適化します。

Application and operation
BLV900Eシリーズは砂の生産を目的とした0〜5 mmの細粒材料向けです。一次／二次破砕後、最大38 mmまでの原料投入が可能です。車輪付シャーシにより一時的な採石場や頻繁な移動が必要な現場での迅速な据付・移設が可能で、現場仕様に合わせたカスタム構成も可能です。

Key Features and Differentiators

• 高効率・高能力：モデルや構成により最大300 t/hまで。
• 閉ローターVSI設計：材料ロスを低減し、耐摩耗材に対するエネルギー効率を向上。
• 統合スクリーニング：オンボードの3段または4段振動スクリーンで分類調整が可能。
• 可搬性と輸送性：ホイール式シャーシにより迅速な設置・移設が可能。
• 運用コスト低減：電動駆動、効率的なローター設計、耐久性のある摩耗部品でライフサイクルコストを削減。
• 高度な破砕原理：固定表面への遠心加速により均一で立方形の粒形を生成。材質に応じて設定を調整可能。

Standard technical/functional features (system equipment)

• 高容量VSI垂直軸破砕機（閉ローター）
• 3段または4段の振動スクリーン（統合）
• 油圧折畳式コンベヤベルト
• ワイヤレスリモコン
• PLC制御システム
• 電動式駆動
• ギア駆動コンベヤ

Optional features

• 磁性金属分離機
• Hardox 装着ホッパー
• 自動給油システム
• 粉塵低減システム

Models and capacity / dimensional table
代表的な型式・能力・寸法は以下の通りです：

• 型式: BLV900E — 能力 (t/h): 200 - 300 — スクリーン段数: 3 — モーター出力 (kW): 474 — 使用時寸法 (mm): 22670 x 15000 x 6100 — 輸送時寸法 (mm): 21200 x 4650 x 4600 — 重量 (kg): 54000
• 型式: BLV900E4 — 能力 (t/h): 200 - 300 — スクリーン段数: 4 — モーター出力 (kW): 478 — 使用時寸法 (mm): 22670 x 15000 x 6100 — 輸送時寸法 (mm): 21500 x 4650 x 4600 — 重量 (kg): 56000

Characteristics / Technical specifications

• 製品種別：ホイール式VSI破砕機（振動スクリーン一体型、モバイル）
• 破砕原理：閉ローターVSI — 投入口材料を固定面に対して遠心加速し、高速で精密な破砕と立方形の粒形を実現
• 目標製品粒度：0〜5 mm の細粒（砂生産向け）；一次／二次破砕後の最大投入粒径 38 mm
• 能力：最大300 t/h（モデル・構成により異なる）
• 選別：3段または4段の統合振動スクリーン、分類調整可能
• 可搬性：迅速な現場設置と輸送が可能なホイール式シャーシ
• 制御：PLC制御システムおよびワイヤレスリモコン
• 動力：電動駆動（モデルごとのモーター出力）
• コンベヤ：油圧折畳式コンベヤベルト；ギア駆動ベルト
• オプション：磁性分離機、Hardox 装着ホッパー、自動給油、粉塵低減
• 運転／輸送時の寸法および重量：型式表参照
