打撃クラッシャ－ BPK100-S

移動型ディーゼルエンジン式大容量

概要

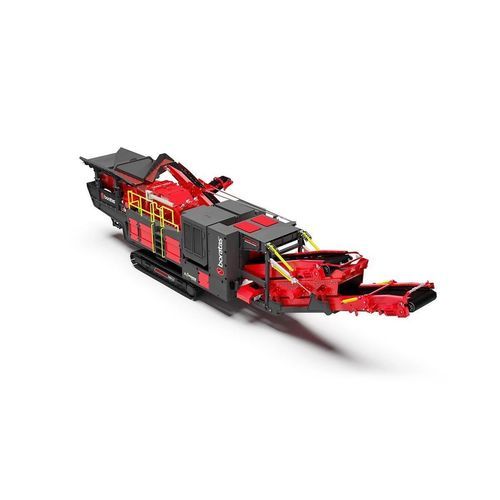

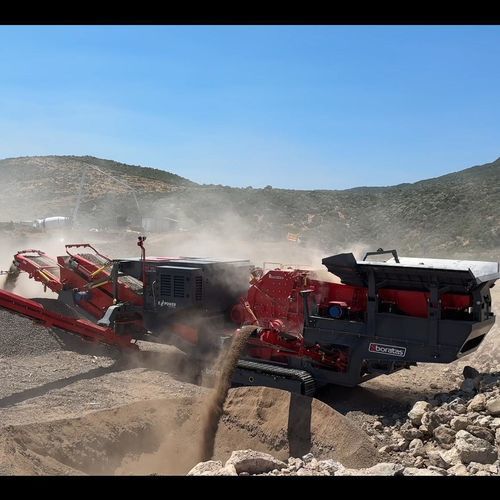

Boratas® Rocktrack BPK100-S は、高能力の骨材生産およびリサイクル用途向けに設計されたトラック式移動型インパクトクラッシャーです。高効率のインパクト破砕システムと閉鎖式最終ふるいを統合し、均一で立方形に近い最終製品を得られます。

仕様

• 処理能力：100〜220 t/h
• ロータ直径：1100 mm
• ロータ幅：985 mm
• ふるい：単層 1,300 x 3,650 mm
• 重量：48,000 kg
• 輸送長さ：17,300 mm
• 輸送幅：3,260 mm
• 輸送高さ：3,600 mm

BPK100-S の特長

• 1 — 高性能インパクト破砕機構：破砕運動を最適化した堅牢構造により効率的な粒度低減と目標形状を実現。
• 2 — 閉鎖式最終ふるいシステム：返送回路を内蔵し、製品寸法の安定化と再循環負荷の低減を図る。
• 3 — 操作性重視の設計：保守箇所へ容易にアクセスでき、清掃が簡便で直感的な操作画面により稼働停止時間を短縮。
• 4 — 可搬性と柔軟性：トラック式シャーシにより現場での迅速な移動と処理が可能で、物流を簡素化。
• 5 — ハイブリッド（ディーゼル-電気）駆動オプション：ディーゼル、電気、ハイブリッドの選択で燃料効率や現場条件に適応。
• 6 — インパクトクラッシャーユニットの構造：溶接後に焼き戻し処理を施したロータ、ボルトで固定された側面ライナーと衝撃板、給料口（CSS）を油圧で調整可能な二分割ハウジングで保守を容易化。

標準装備

• 単層リターンふるい
• 高い処理能力を持つPDKシリーズインパクトクラッシャー
• 油圧折りたたみ式バイパスサイドコンベア
• 油圧折りたたみ式サイドおよびリアホッパーウォール
• ワイヤレスリモコン
• PLC制御システム
• 電動またはディーゼル駆動の選択肢
• コンベア用ドラムモーター
• 二層プレスクリーン付き振動給料機
• 照明アーム

オプション装備

• 磁選機
• Hardox 装着ホッパー
• 自動コンベア給油システム
• 防塵システム
• メインコンベアカバー

その他の注目点

• 現場適応性を高めるトラック式の可搬性
• ハイブリッド駆動オプション
• 輸送効率を高める折りたたみ式コンポーネント
• 遠隔操作を可能にするワイヤレス制御
• 自動化と監視のためのPLC制御

技術仕様

• 型式：BPK100-S
• 処理能力レンジ：100〜220 t/h
• ロータ直径：1100 mm
• ロータ幅：985 mm
• ふるい：単層 1,300 x 3,650 mm
• 重量：48,000 kg
• 輸送寸法（L x W x H）：17,300 x 3,260 x 3,600 mm
• 駆動方式：電動またはディーゼル、ハイブリッド（ディーゼル-電気）対応
