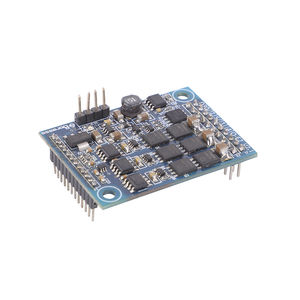

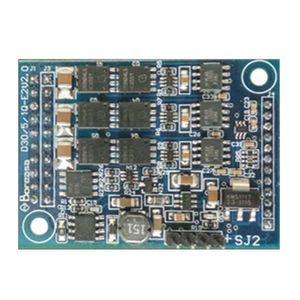

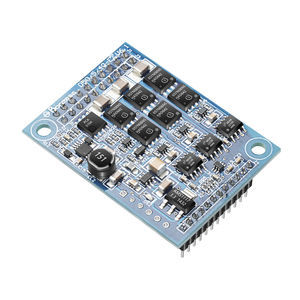

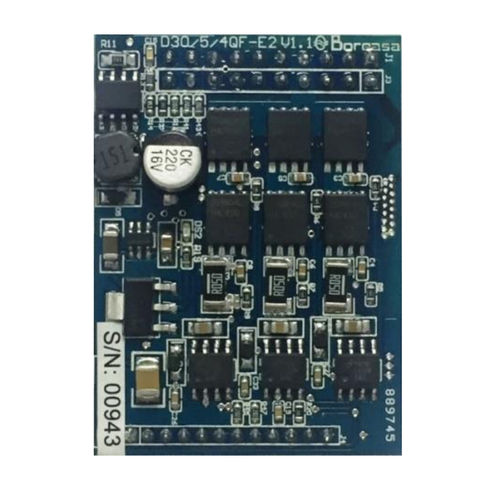

統合制御装置付きエンジンコマンド D30/5/4QF-E2

BLDC

機械的なデータです。 重量：9g 寸法（長さ×幅×高さ）：48×35×12.7mm モーター接続、モーター巻線1 "U"、モーター巻線2 "V"、モーター巻線3 "W" 一般的な説明 D30/5/4QF-E2は、150Wまでのブラシレス・ボレアサ・ブロワ制御用の小型4象限デジタル・コントローラです。 ホールセンサの有無に関係なく使用できます。このドライバは、お客様の電子基板に組み込むことを想定して設計されています。また、Boreasaの評価ボードと互換性があります。 特徴 -PWMまたは外部アナログ電圧（0～+3.3V）による値の入力設定 -4つの外部デジタル入力(DigIN)からパラメータを設定可能 -デュアル・コントロール・ループ。速度および電流の2重制御ループ -出力段は有効または無効にすることができます。 -最大出力ピーク電流は10Aまで調整可能 -FG出力によりモータ速度の監視が可能です。 -Ready」出力による状態表示 -モータブロック保護機能 (ブロックされたモータの電流制限) -標準化されたコネクタストリップ、ピッチ2.54mmと2mm -設定可能な固定電流モードまたは固定トルクモードはオプションです。 -4象限モードで動作させる場合、ブレーキエネルギーを消費する回路が必要です。 制御モードは、電流ループ（デフォルト）または速度ループ（オプション）です。制御パラメータはすべてドライバソフトウェアに内蔵されています。モータ（ブロワ）の立ち上がりには、電源から十分な立ち上がり電流が必要です。電源が十分な電流を供給できない場合、立ち上がり時間が長くなります。 Boreasaは、開発用に包括的なインターフェース/評価ボードであるD30/5/4Q-M2ボードを提供しています（4象限で動作するBoreasa D50/5/4Q-M2 ボードとは互換性がありません）。
