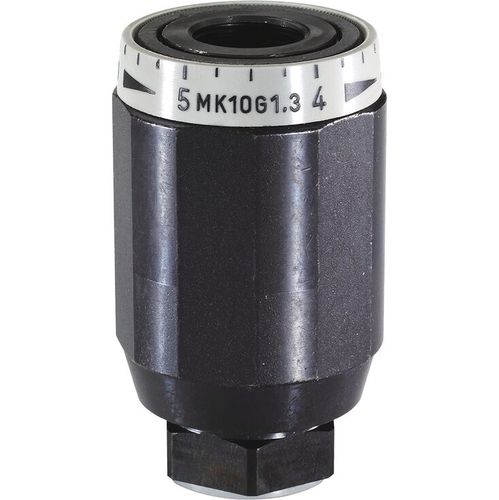

容量式流量調節器 MG series

油圧式産業用

配管取付用 圧力および粘度により流量変化 両方向の流れに対して絞り調整 防錆処理デザイン バルブ形式 MG は、圧力依存および粘度依存のスロットル弁です。 絞り調整は、両方向の流れに対して行われます。油圧作動油は、側面穴 (3) 経由で絞り部 (4) に引き込まれます。これは、ハウジング (2) および調整可能スリーブ (1) 間で形成されます。スリーブ (1) を回転させることで、絞り部 (4) の開口面積を無段階に調整できます。 01スロットル弁 02サイズ 6 6 サイズ 8 8 サイズ 10 10 サイズ 15 15 サイズ 20 20 サイズ 25 25 サイズ 30 30 03ねじ接続用 G04コンポーネントシリーズ 10 ～ 19 (10 ～ 19: 取付けおよび接続寸法の変更なし)1X
