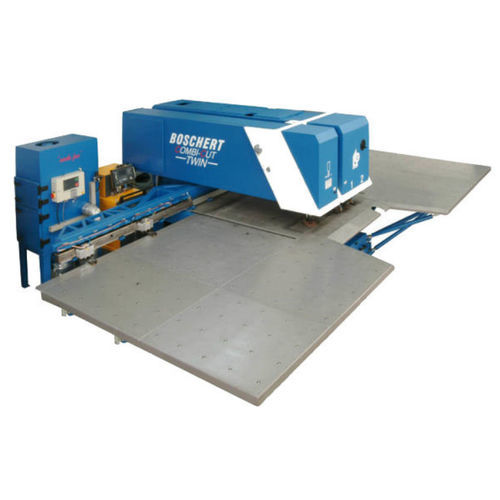

プラズマ切断機 CombiCut

金属用シ－トマーキング

プラズマ出力 160 A 最大シート厚 12 mm クランプ開口部 最大シート長さ 9999 mm（位置変更による 最大プラズマ切断力 35 mm 最大パンチ力 280 kN (オプション400 kN) 最大ワーク重量 200 kg 速度 最大位置決め速度 X軸 60 m/min 最大位置決め速度 Y軸 60 m/min X・Y同時 85 m/min 最大ストローク 400 1/min 最大ストローク数 マーキング 800 1/min 工具 トランプ工具 最大打ち抜き径 105 mm または任意の形状 105 mm以内 Revotool 4 / 6 / 7 / 8 ステーション 工具交換時間 1秒レボツール 手動15秒 パンチング精度 位置決め精度 + 0,10 mm 繰り返し精度 + 0,03 mm プラズマおよびパンチングパーツ用のプログラム可能なシュート 500 x 500 mm max. 工具 トランプツール 最大打ち抜き径 105 mm または任意の形状 105 mm以内 Revotool 4 / 6 / 7 / 8 ステーション 工具交換時間 1秒レボツール 手動15秒 パンチング精度 位置決め精度 + 0,10 mm 繰り返し精度 + 0,03 mm プラズマおよびパンチングパーツ用のプログラム可能なシュート 500 x 500 mm max. 必要スペースと重量 コンビカット 750x1500 6000 x 4800 x 2110 mm 重量 13500 kg コンビカット 1000x2000 7000 x 5400 x 2110 mm 重量 14500 kg コンビカット 1250x2500 8000 x 6000 x 2110 mm 重量 16300 kg コンビカット 1500x3000 9000 x 6500 x 2110 mm 重量 17400 kg 電気的価値 60 KVA
