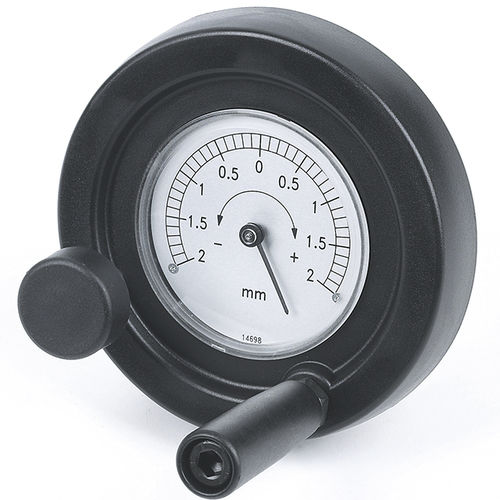

制御操作ハンドル K903

ソリッドインジケーター付スイング把手

素材 強化・安定化ポリアミド。 耐油・耐グリース。 表面 サテン 色： 黒（RAL 9011）。 インサート： 滑らかな内径の亜鉛メッキ鋼製インサート（内径公差H10）。 取付可能インジケータ 重力インジケータ K650 または K660 を使用します。このインジケータは、垂直位置（機械軸が水平）でしか使用できません。インジケータとその固定用グラブネジ（d7）は別途ご購入ください。インジケータの詳細については、K650およびK650のページを参照してください。 (*) アダプタKS08050.T01を使用すると、インジケータK650080を取り付けることができます。 ラテラルインサート： 真鍮ねじ式右トラフボアインサート。 サイドハンドル 回転ハンドル M144。 ロックノブ： ねじスタッド付き円筒形手動ハンドルG793-36]。黒（RAL 9011）。注意：締付けハンドホイールの寸法Q2は、ハンドホイールが適用される機械の寸法に基づいてお客様が選択する必要があります。K903-130 モデルでは、締付けハンドルは蝶ナット L751-32 に置き換えられます。 固定： 固定方式、キー溝または角穴の加工については、カタログ添付のテクニカルノートをご参照ください。 特別注文 ご要望に応じ、最小50個から、穴径d1、公差H7、黒色酸化皮膜仕上げのインサートを供給することができます。標準コードにZBを追加してください。例K903100.T050D1001PZB. お客様のご要求により、内径d1のインサートを供給することが可能です。 ご要求により、異なる材質、処理仕上げのインサートを供給することも可能です。 インジケータは別途ご注文ください。 ご要望と数量に応じて、インジケータシートの調整も可能です。
