クイック 開口型ロック機構 E-MOC

概要
E-MOCはガラスプラントでの豊富な実績に基づいて開発された改良型の開閉機構です。成形プロセスを簡素化し、顧客要件に合わせてカスタマイズ可能なプロセス指向の冷却システムを統合します。本説明はE-MOCの主な特徴と生産上の利点を示します。

冷却システム
E-MOCは高度な熱交換装置です。気流冷却は異なるゾーンで管理でき、ブロー型およびブランク金型の両方に対応します。

• ブロー金型
• ブランク金型

冷却技術
共役熱伝達解析（冷却仕様、金型温度、熱伝達、ガラスの挙動を含む）をシミュレーションに適用し、冷却ルールを定義し金型温度プロファイルを最適化します。

機構 — レバーおよび平行運動

• 金型の寿命向上
• 容易なスワビング（洗浄）
• より効率的なドラフト角

構造シミュレーションによる設計

• 高い締付力
• スムーズな開閉動作
• より効率的なクランプ

E-MOCによる型替え

• より速い
• より簡単

上部取付けE-MOC

• より効率的
• より柔軟

設計と保守
上部取付け機構ではセクションボックスが完全に空き、より長いストロークのプランジャーを取り付けられます。機構の保守はマシン運転中でもワークショップで実施可能です。

冷却の利点

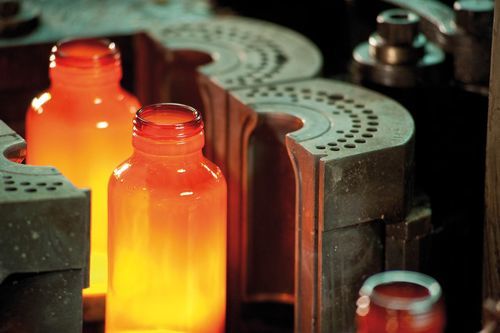

ブランク冷却（E-MOCの軸方向冷却）

• 金型中心からの効率的な冷却
• 水平温度均一性の向上
• プラグによる垂直温度プロファイルの簡単な調整
• 360°完全冷却カバレッジ
• 低いファン圧力および質量流量要件
• ブランクとネックリングの独立した冷却

CFDと調整
CFD制御された気流速度により金型温度プロファイルを精密に制御できます。冷却の調整は以下で行います：

• 上部 & 下部の穴の数
• 穴の直径
• 周方向の分布

金型冷却
E-MOCの軸方向冷却は中心から外側への効率的な冷却、水平温度均一性、プラグによる垂直プロファイルの容易な調整、360°完全カバレッジ、低いファン圧力/流量要件、ブランクおよびネックリングの独立回路、金型キャビティ内への空気漏れなしを実現します。

ネックリング冷却

• 全てのインバート位置に対応して調整可能
• 全キャビティに対して効率的

関連メディア
製品E-MOCのPDFカタログが利用可能です（カタログ文書は製品メディアに掲載）。

技術仕様

• 製品名 / 型式：E-MOC
• 成形機用改良型開閉機構
• 軸方向（360°）冷却機能を備えた高度な熱交換装置
• 冷却仕様および金型温度プロファイルを定義するための共役熱伝達シミュレーション
• 金型温度管理のためのCFD駆動の気流速度制御
• 穴の数・直径・周方向分布による調整可能な冷却
• ブランクとネックリングの独立冷却
• 上部取付け機構オプション；長ストロークプランジャー設置とワークショップでの保守を可能にするセクションボックスの空白化
• 締付力向上と開閉の滑らかさ向上を目的とした構造シミュレーションで設計
