ガラス用端成形マシン Titan EVO

電子

製品概要
Titan EVOシリーズは、平面エッジ加工、フローティング（ねじれ）加工、およびエッジ除去（オプション）に対応する10構成の両面エッジ加工機で構成されています。角取り後にそのまま強化工程へ移行できる仕様で、エッジスピンドルは空気式（標準）または電空式を選択可能です。

主な特長

• 平面エッジ加工向けのBottero製両面エッジ加工機は、産業用途の性能と品質要件を満たすよう設計されています。
• バーコード読み取りにより、オペレーターによる機械設定が簡便かつ迅速になり、段取り時間を短縮します。
• 自動角取り装置により、加工済みワークを直ちに強化工程へ移送可能。角取りされたコーナーは取り扱いが安全です。エッジスピンドルは空気式（標準）または電空式が選べます。
• すべての機械軸が同時に動作可能で、セットアップ時間を大幅に短縮し生産効率を高めます。

特徴

• 電気溶接された頑強な鋼構造で、ステンレス鋼や耐食性技術ポリマーを広く使用しています。
• 水と接触する部品はすべてステンレス製で、長期的な耐久性を確保します。
• 主要メーカーの機械部品および電子部品を採用し、信頼性と長期的な部品供給を確保しています。

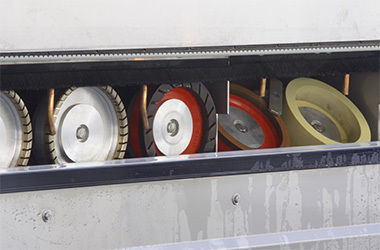

• 同軸スピンドルにより振動のない動作と高効率の研削を実現。ベルトやプーリーがないため摩耗部品が減少します。
• 内蔵ステンレスケーブルを持つポリウレタンベルトは裏面および側面が研削されており、高精度なガラス送りを実現。ベルト幅はガラスの種類と重量に応じてモジュール式です。
• 大型プーリーにより重量ガラス作業時の負荷を分散し、ベルト寿命を延ばします。

仕様（技術データ）

• 214 N
  最小ガラス寸法：230 x 230 mm
  ガラス厚さ：3 ÷ 30 mm
  速度：1 ÷ 20 m/min（1 ÷ 30 m/min オプション）
  最小動力：45.2 kW
• 216 N
  最小ガラス寸法：230 x 230 mm
  ガラス厚さ：3 ÷ 30 mm
  速度：1 ÷ 20 m/min（1 ÷ 30 m/min オプション）
  最小動力：52 kW
• 218 N
  最小ガラス寸法：230 x 230 mm
  ガラス厚さ：3 ÷ 30 mm
  速度：1 ÷ 20 m/min（1 ÷ 30 m/min オプション）
  最小動力：57.8 kW
• 220 N
  最小ガラス寸法：230 x 230 mm
  ガラス厚さ：3 ÷ 30 mm
  速度：1 ÷ 20 m/min（1 ÷ 30 m/min オプション）
  最小動力：64.6 kW
• 222 D
  最小ガラス寸法：230 x 230 mm
  ガラス厚さ：3 ÷ 30 mm
  速度：1 ÷ 20 m/min（1 ÷ 30 m/min オプション）
  最小動力：71.4 kW
• 222 L
  最小ガラス寸法：230 x 230 mm
  ガラス厚さ：3 ÷ 30 mm
  速度：1 ÷ 20 m/min（1 ÷ 30 m/min オプション）
  最小動力：71.4 kW
• 224 N
  最小ガラス寸法：230 x 230 mm
  ガラス厚さ：3 ÷ 30 mm
  速度：1 ÷ 20 m/min（1 ÷ 30 m/min オプション）
  最小動力：78.2 kW
• 226 D
  最小ガラス寸法：230 x 230 mm
  ガラス厚さ：3 ÷ 30 mm
  速度：1 ÷ 20 m/min（1 ÷ 30 m/min オプション）
  最小動力：81.8 kW
• 226 L
  最小ガラス寸法：230 x 230 mm
  ガラス厚さ：3 ÷ 30 mm
  速度：1 ÷ 20 m/min（1 ÷ 30 m/min オプション）
  最小動力：81.8 kW
• 228 N
  最小ガラス寸法：230 x 230 mm
  ガラス厚さ：3 ÷ 30 mm
  速度：1 ÷ 20 m/min（1 ÷ 30 m/min オプション）
  最小動力：88.6 kW
