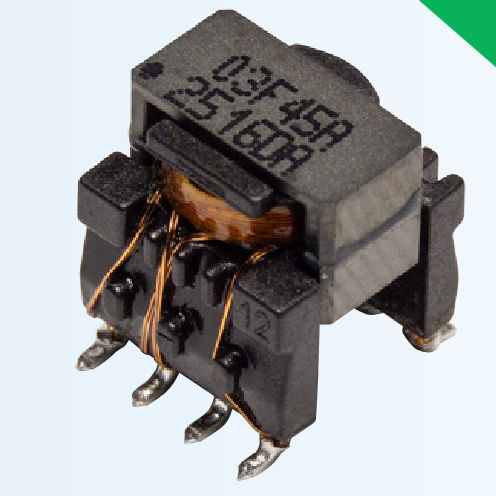

電源変圧器 HVMA03F45A-ST8S

モールド自動車用変換器用

Bournsのカスタムマグネティクス製品ラインより、ゲートドライバ用トランス「HVMA03F45A-ST8S」を発売します。このトランスは自動車用グレードであり、AEC-Q200に準拠しています。 Bourns® モデル HVMA03F45A-ST8S ゲートドライバトランスは、850 V の動作電圧に対応し、8 mm の沿面距離を備えて設計されており、高い絶縁電圧を必要とする新しい EV アプリケーションに最適です。 代表的な自動車用途としては、トランジスタのゲート駆動電源、バッテリー管理回路への給電、およびハイブリッド車における別々の電圧システム間の絶縁電源などが挙げられます。このトランスは、クラスF動作において-40 °Cから+125 °Cまでの広い動作温度範囲を備えています。 高い沿面距離を備えたSMTパッケージは、高動作電圧の製品としては類を見ないコンパクトなフットプリントを実現しています。 このゲートドライバ用トランスは、50 kHz～380 kHzのスイッチング周波数に対応するように設計されており、最大3ワットの出力電力を供給します。 このトランスは、固定周波数または可変周波数のいずれかを備えた多くのゲートドライバコントローラICと併用可能です。モデルHVMA03F45A-ST8Sは、他の出力電圧や用途に合わせてカスタマイズ可能です。追加の技術サポートやICの互換性については、Bournsまでお問い合わせください。 特長 50 kHz～380 kHzのスイッチング周波数 850 Vの高動作電圧 8 mmの沿面距離を持つSMTトランス IEC 61558-2およびIEC 60664-1に準拠した基本絶縁 動作温度：-40 °C ～ +125 °C
