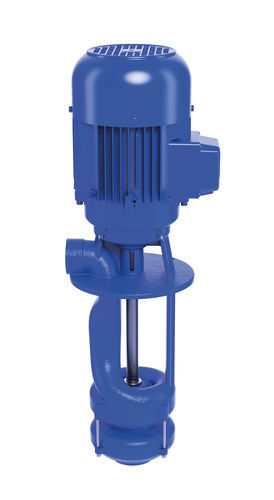

遠心ポンプ HEF301...303

冷却剤用電動半水中

浸漬ポンプHEF301...303は、駆動軸の延長部にインペラーが取り付けられたシンプルな遠心ポンプです。これらはコンテナの上部に取り付けられ、ポンプの延長部が冷却液に浸されています。HEFポンプシリーズは、閉じたインペラーデザインにより、油圧効率を最大化します。ポンプとモーターはコンパクトで省スペースのユニットを形成し、ポンプ機構はガスケットレスです。冷却液の最大レベルは、取り付けフランジの数ミリメートル下に保たれる必要があります。このシリーズには閉じたインペラーが特徴です。

用途

• 流体の種類：冷却液
• 動粘度：1 mm²/s (1 cSt)
• ポンピング温度：0...60°C

構造

• ポンプボディ：鋳鉄
• カバー：鋳鉄
• インペラー：鋳鋼
• シャフト：鋼
• 騒音レベル：60 dBA (HEF301/250)、66 dBA (HEF302/320...HEF303/380)

技術データ（選択）

• HEF301/250：マノメトリックヘッドでの体積流量：300 l/min / 10 m、高さ：294 mm、浸漬深さ：250 mm、重量：18.0 kg、出力：0.75 kW、電圧：220-240 V / 380-415 V、周波数：50 Hz、電流：3.24 A / 1.87 A、速度：2850 1/min
• HEF302/320：マノメトリックヘッドでの体積流量：300 l/min / 20 m、高さ：350 mm、浸漬深さ：311 mm、重量：28.0 kg、出力：1.5 kW、電圧：220-240 V / 380-415 V、周波数：50 Hz、電流：5.5 A / 3.2 A、速度：2880 1/min
• HEF303/380：マノメトリックヘッドでの体積流量：300 l/min / 30 m、高さ：408 mm、浸漬深さ：371 mm、重量：36.0 kg、出力：2.2 kW、電圧：220-240 V / 380-415 V、周波数：50 Hz、電流：7.8 A / 4.5 A、速度：2890 1/min

特性 / 技術仕様

• シリーズ：HEF301...303
• ポンプタイプ：遠心、浸漬
• インペラータイプ：閉じた
• 取り付け：コンテナの上部、冷却液に浸された延長部
• ガスケットレスポンプ機構
• コンパクトで省スペースのデザイン
• 低粘度の冷却液に適しています
• 動作温度範囲：0〜60°C
• 材料：ポンプボディとカバー（鋳鉄）、インペラー（鋳鋼）、シャフト（鋼）
• 騒音レベル：モデルに応じて60〜66 dBA
• 出力範囲：0.75〜2.2 kW
• 電圧オプション：220-240 V、380-415 V、460 V
• 周波数：50/60 Hz
• 速度：2850〜3480 1/min
