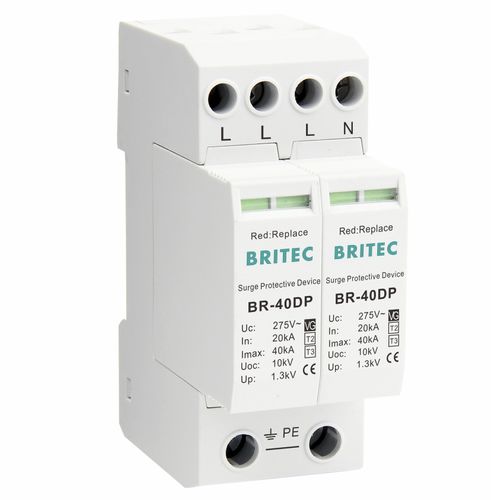

タイプ2避雷器 BR-40DP 3+1 series

タイプ3遠隔操作信号電気設備用

雷保護や電力スパイク用の三相SPDで、最大電流は40kAです。 応答時間：25ns以下。 極数：2P、4P、1P+N、3P+N。 UL 94 V-0 熱可塑性ハウジング。 DINレール対応。 リモートシグナリングオプション 保護等級IP20. 国際規格IEC 61643-11およびEN 61643-11に適合。 これらの機器から5m以内に設置された機器に対して、タイプ3の保護を提供することができます。 アプリケーション 電源システムの保護 間接的な雷撃やスイッチング操作によって引き起こされる過渡過電圧に対する低電圧配電システムの保護用。 境界2-3での雷保護ゾーンコンセプトでの使用。 雷リスクの高い地域での機器システムの電源保護に適用。 インストール： 上流にタイプ2の保護装置が設置されたパネルにおける保護の最終段階として適している。 これらのSPDは、保護対象の機器のできるだけ近くに設置する必要がある。 例えば、保護される利用機器に設置されるコード接続、直接プラグイン、レセプタクルタイプの SPD のように、電気サービスパネルから利用ポイントまでの導体長を最低 10m（30 フィート）に設置する。この距離（10m）は、SPDに付属する、またはSPDを取り付けるために使用される導線を除く。
