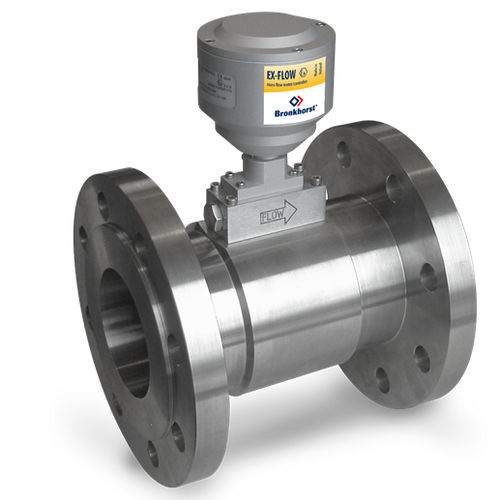

質量流量制御器流量計 EX-FLOW Ex-Protected

熱式質量ガス用インライン

マスフローメータ・コントローラEX-FLOWシリーズは堅牢な設計で、危険場所での運転に適しています。本質安全防爆型の測定ヘッドX100はIEEC, ATEXの試験済で、Zone 1までまたは保護レベルGbまでの可燃性ガスにご利用頂けます。周囲温度上限は+70ºC、マーキングはII 2 G Ex ib IIC T4 Gbです。電子部品ハウジングはIP65等級(ただし、日本の防爆認証上はIP20)となっております。標準の定格圧力は40 MPaまで、高圧仕様(最大70 MPa)はお問い合わせ下さい。 Bronkhorst®のコントロールバルブ(ATEX認証)と本質安全防爆マスフローメータ(MFM)を組み合わせるとマスフローコントローラ(MFC)としてご利用頂けます。コントロールバルブはセンサーと一体型としても、分離型としても提供可能で、危険場所でのガスの流量・制御にご利用頂けます。EX-FLOWコントロールバルブには防爆型コイルが付属します。保護等級に応じて2種の防爆型コイルにがございます。 XBコイル：保護構造は「本質安全」型です。Zone 0および20までの爆発性ガス・粉じん下でご利用頂け、マーキングはII 1 GD Ex ia ta IIC/IIIC T6 T80ºC Ga Daです。 XCコイル：保護構造は「安全増し」型です。Zone 1および21までの爆発性ガス・粉じん下でご利用頂け、マーキングはII 1 GD Ex eb tb IIC/IIIC T4 T130ºC Gb Dbです(相当するIECEx Gb Db等級についてはお問い合わせ下さい)。 フローメータおよびバルブと電源/表示設定器(安全場所に設置)の接続は2本の別々のケーブルに依ります。表示設定器には流量制御機能を有する電子基板が含まれ、流量制御ループを構成します。
