気体・液体用小流量調節弁

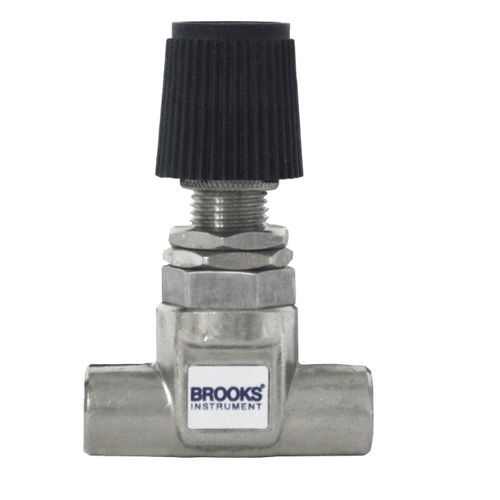

Brooks® NRS™ (ノンライジングステム)流量制御弁は、特に極小流量の気体および液体アプリケーション用に設計されています。ステンレス製のストレート型と 90°アングル型があります。ニードルバルブ付きロータメーターに最適なこのラインは、スライド式テーパーニードルを調整することでニードルバルブの流量制御を可能にします。これにより、流体中の異物による固着を防ぐことができます。これらの流量制御弁は、特に精密な制御を必要とする場合に適しており、高い回転数/リフト比を有しています。ステムの位置が変わっても流量は一定です。
テーパーの異なる6種類のニードルにより、幅広い流量レンジを選択できます。バルブ本体をラインから取り外すことなく,ニードルやオリフィスを交換できます(ニードルサイズ1~3用と4~6用の2種類のオリフィスを使用します)。
特徴
- スムーズな非反転流量特性
- 任意のステム位置で一定の流量
- 全開から全閉まで15回転で高い回転上昇比を実現し、優れた分解能を発揮します。
- 6種類のニードルテーパーが交換可能で、それぞれのニードルテーパーは約3倍の容量を持つ
- 締め過ぎによるO-リングシールの破損がない。
- パネルマウントナットを標準装備
- 1/8 "NPT接続部をボディに一体加工
使用対象
- マスフローメーター
- 可変面積流量計
微分計
極小流量アプリケーション用設計
ストレートパターンと90°アングルパターンがあります。
幅広い流量範囲から選択可能
---
