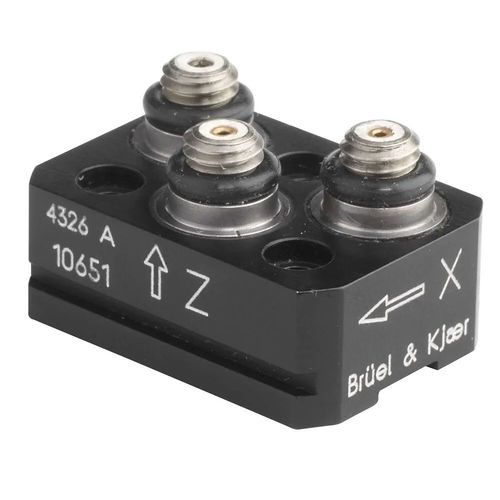

3軸加速度計 4326-A-001

圧電頑丈ミニチュア

直交する3方向のハイレベルな同時測定が可能です。 4326-A型と4326-A-001型は、3軸圧電ThetaShear®加速度ピックアップで、3つの独立した出力により、3つの相互に垂直な方向の高レベルの計測を同時に行います。各変換素子は個別に校正されています。 使用シーン 低質量構造物や狭い場所での汎用多軸振動・衝撃計測 コネクタに起因する摩擦電気ノイズを回避し、測定の信頼性と信頼性を最大限に高めるために、3つのコネクタに特別な注意が払われています。どちらの加速度ピックアップも、3つの独立した頑丈な10 - 32 UNFコネクタを備えています。 この圧電型加速度ピックアップは、電荷源として扱うことができます。その感度は単位加速度あたりの電荷量(pC/g)で表わされます。 ThetaShear の設計は、中央の地震質量を保持するスロット付き円筒形スタンチョンと、それを挟む 2 枚の圧電プレートで構成されています。このアセンブリは、カバーによって堅く固定されています。最適な精度と信頼性を確保するために、分子接着剤以外の接着剤を使用せずにアセンブリを保持することができます。ThetaShearのデザインは、最高の測定安定性、優れた感度対重量比、外的環境効果に対する低感度を兼ね備えています。 ThetaShear原理の顕著な特徴は、横方向の共振周波数が常に10%の周波数制限の外に見出されるという事実である。
