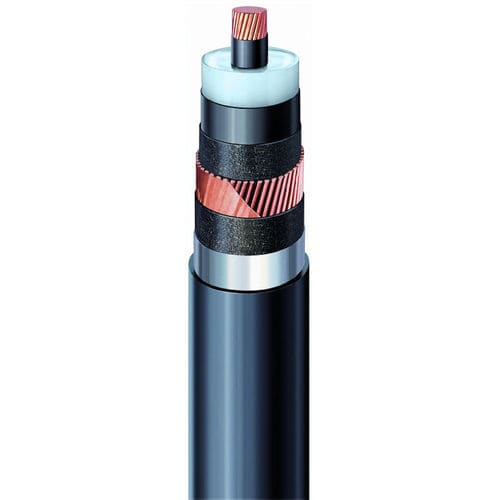

電力電力ケーブル XDRCU-ALT

絶縁難燃性円形

XDRCU-ALT 500/290(550)kV用単心ケーブル 500/290 (550) kV 銅ワイヤースクリーンおよびアルミニウム ラミネートシース 構造 * 銅導体、丸撚りまたは分割、オプションで長手方向ウォーターバリア付き バリア * XLPE絶縁体に強固に接着した内部半導電層 XLPE絶縁体 * 架橋XLPE主絶縁体 * 外側半導電性層、XLPE絶縁体に強固に接着 XLPE絶縁体 * 半導電性銅線スクリーン 上下に半導電性膨張テープを施した銅線スクリーン。 * アルミ箔を重ね合わせ、接着剤で接着した半径方向の オーバーシースに接着された拡散バリア * 機械的保護として熱可塑性オーバーシース、オプションで半導電性 難燃性層 備考 内側半導電層、XLPE主絶縁体、外側半導電層 外側半導電層 は、ドライキュアと水または窒素冷却法を適用し、一回の操作で押し出される。 水または窒素冷却法を適用する。 特徴 * 低重量 * 低損失 * 低コスト * 国際的に実証された設計 * ほとんどのアプリケーションに対応 標準規格 IEC 62067
