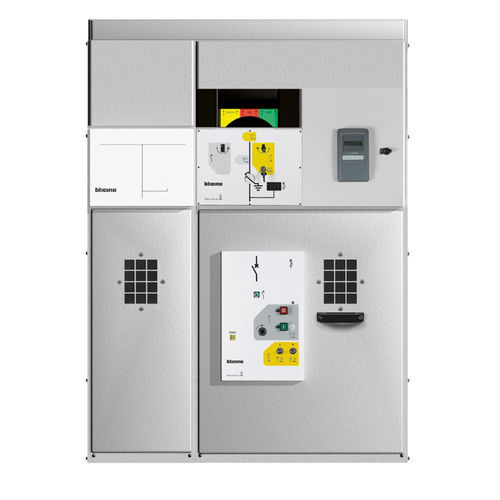

中電圧開閉装置 ABSDL

絶縁真空空気絶縁

製品説明
変圧器保護用配電盤で、SF6絶縁断路器と真空遮断器を組み込んでいます。下部ケーブル引込および引出により電力ケーブルを直接配線できます。イベントおよびパラメータ記録用のデータロガーを標準搭載。15-20 kVの配電システムに適合し、モジュラーおよびモノブロック構成で提供されます。

主な特長

• SF6絶縁断路器
• 真空遮断器
• 下部ケーブル引込
• 下部ケーブル引出
• データロガー標準搭載

製品ラインナップ

• 空気絶縁区画を備えたモジュラー分電盤
• 据え付け済みのモノブロック分電盤
• 保護リレーおよび付属品

技術仕様
メーカー: BTicino
定格電圧: 15-20 kV
高さ: 1.68 m
幅: 1125 mm
奥行き: 840 mm
シリーズ: QMT

ドキュメント
DWG図面あり。
