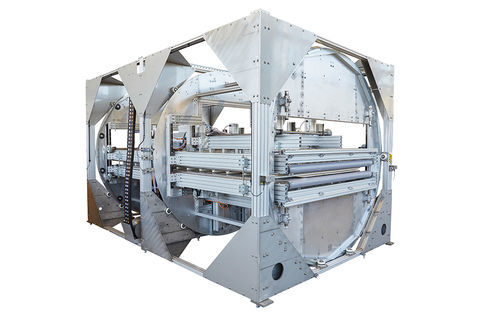

ドラム缶ティルティング反転装置

180°全自動

通過方式のワークや板材を精密かつソフトに反転するために設計された自動ドラムターン装置です。完全無人運転を想定しており、既存のコンベヤシステムへの柔軟な組み込みが可能です.

機能と動作
本装置は、ワークや板材を通過させたまま精密かつソフトに反転します。投入・排出用に駆動ローラコンベヤを内蔵しており、これらのローラは上下方向に空気式で高さ調整可能で、前後のコンベヤの作業高さに合わせられます。ローラには空気式のクランプ装置が組み込まれており、ワークの滑りやキズを防ぎ、開口部のあるキッチン天板などの安全な反転を可能にします。通過は両側から可能で、ワークを反転することもそのまま通過させることもできます。複雑なコンベヤシーケンスへの柔軟な統合が可能です.

オプション

• 生産・資材管理システムとのインターフェース
• 既存ハンドリング技術との統合

特長 / 技術仕様

• ワークサイズ（最大）: 3700 x 1600 mm
• ワークサイズ（最小）: 600 x 150 mm
• ワーク厚さ: 5 - 80 mm
• ワーク重量（最大）: 800 kg
• 外形寸法（L x W x H）: 4000 x 2600 x 2400 mm
• 回転範囲: 0–180°
