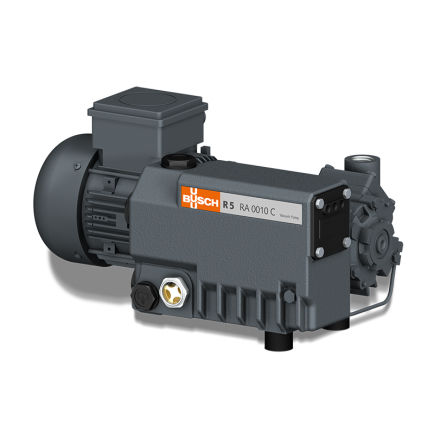

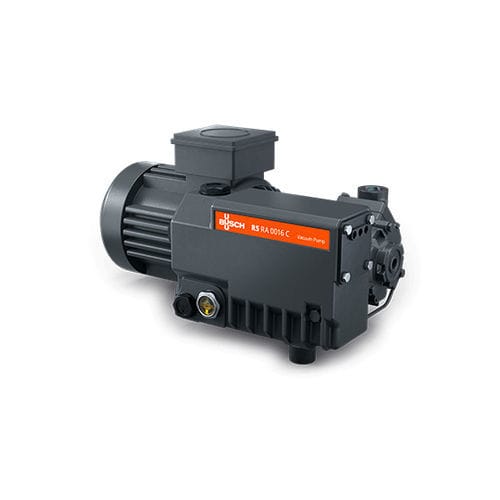

回転翼真空ポンプ R 5 RA 0016 C

オイル潤滑性一段

R 5 RA/RC 0010/0016 Cは、実績のあるR 5ロータリーベーン真空ポンプのブッシュ製品ファミリーに属しています。 大容量フローの真空システムに最適です。 R5 RAシリーズタイプのページでは、利点、技術、アクセサリ、スペアパーツ、アプリケーションの詳細や、完全な製品概要をご覧いただけます。 技術仕様 これらの真空ポンプは、回転ベーンの原理に従って動作します。
偏心に取り付けられたロータがシリンダ内で回転します。 回転の遠心力は、ロータのスロット内を円柱の壁に向かって滑るベーンを押し込む。 羽根は、ロータとシリンダーの間の鎌状の空間をチャンバに分けます。 チャンバが入口チャネルに接続されると、ガスが吸い込まれ、次の回転によって圧縮され、次いでオイルセパレータに押し込まれる。 差圧により、オイルが圧縮チャンバに常に流されます。 その後、オイルとプロセスガスはオイルセパレータに排出され、重力と排気フィルタによって排気から分離されます。 オイルはオイルミストセパレータの底部に集まり、再び圧縮チャンバに吸い込まれます（再循環）。 付属品およびスペアパーツ ガスバラストバルブ 各種インレット フィルター圧力計 オイルレベルスイッチ 真空調整ユニット真空ポンプオイル
