油圧式せん断機

金属屑用ケーブル用金属用

製品説明

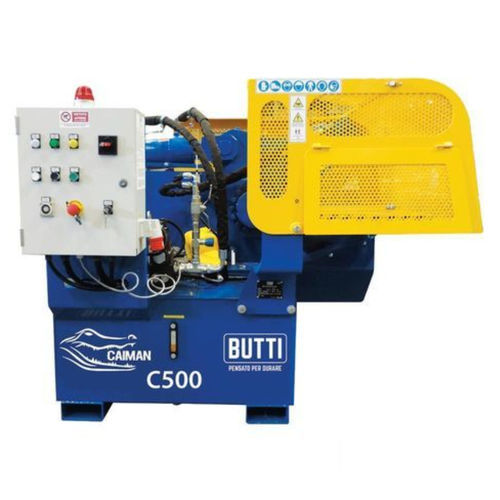

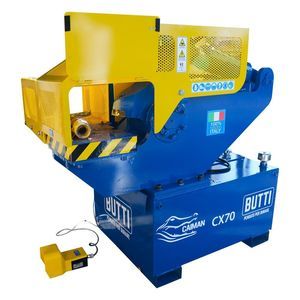

CAIMANのシアは、鉄系金属や銅ケーブルの切断を目的に設計された業務用油圧機械で、スクラップ回収・処理プラントでの使用に適しています。制御された切断サイクル、作業者保護機構、産業用途向けの構成により、リサイクルや解体作業で安定した結果を提供します。

動作
材料は側面保護扉を通して手動で挿入され、保持プレスで固定して切断中にワークを安定させます。切断サイクルは作業者存在検知ペダルで作動し、作業者が常に制御できるようになっています。

機械の構成

• 油圧タンクを備えた本体フレーム
• 切断用シアユニット
• 材料固定用の保持プレスユニット
• 切断ゾーンのガード
• 作業者存在式フットコントロール
• 電気制御盤
• 三相電源システム

安全性とサイクル制御

• 産業用途に適した堅牢な構造
• 強化作業テーブルによる二重安全機構
• 調整可能なバー停止機構
• 切断ゾーンのガードは危険部へのアクセスを防ぎ、開放時に自動的に機能を停止します
• 非常停止ボタンによる即時停止
• 作業者存在式フットコントロール
• 高耐久切断刃
• 材料を安定させる油圧保持プレス
• 高圧油圧システム
• 非常停止付電気制御盤
• 単独作業者での運用を想定した設計

電源と動作

• 電源: 400 V – 50 Hz
• 作業サイクル: 手動
• 切断ストロークはマイクロ調整で可変

切断能力
能力は構造用鋼 S275JR を基準とし、平鋼、丸棒、角形プロファイル、チューブの4種類の断面で示しています。

切断能力表 (モデル | 刃長 (mm) | 電動機 (kW) | 切断力 (ton) | 圧力 (bar) | 無負荷サイクル | タンク容量 (lt) | 寸法 (mm) | 重量 (kg))
869C150 | 150 | 3 | 17 | 220 | 12 | 80 | 1100x800x1300 | 600
869C250 | 250 | 4 | 50 | 180 | 15 | 120 | 1350x900x1300 | 700
869C340 | 340 | 4 | 55 | 220 | 15 | 170 | 1500x1200x1340 | 1300
869C500 | 500 | 7.5 | 94 | 250 | 15 | 170 | 1750x1280x1400 | 1600
869C500X | 500 | 7.5 | 120 | 240 | 13 | 200 | 1760x1280x1420 | 1650
869C600 | 600 | 7.5 | 94 | 320 | 5 | 180 | 2000x1300x1500 | 1800
869C600X | 600 | 7.5 | 120 | 320 | 5 | 180 | 2000x1300x1500 | 1800

適用分野
金属回収・リサイクル、スクラップ処理プラント、収集・回収センター、冶金産業、産業用解体、鉄系金属の加工。

特徴 / 技術仕様

• すべてのモデルに油圧ホールドダウン装置を装備；869C150は油圧式および手動式の両方を備えます
• 高い切断力を発生するために設計された油圧システム
• 作業者存在式フットコントロール
• 非常停止付電気制御盤
• 三相電源 400 V – 50 Hz
• マイクロ調整による切断ストロークの可変
• 単独作業者による集中的な工業用途を想定した設計
