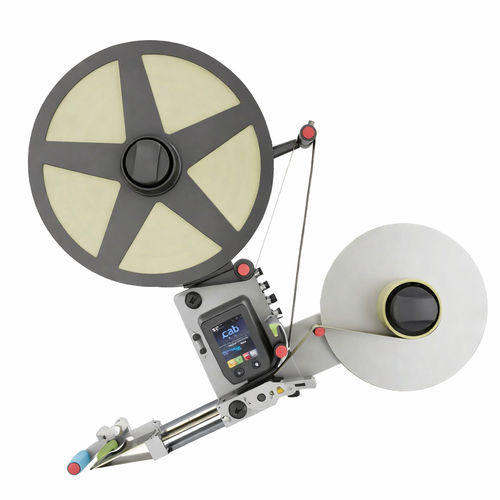

自動ラベラー Labeling head IXOR+

缶シュリンクラベル横型

最大50 m/minの速度で走行するラベルウェブに対応 ロール径：310 mmおよび410 mm アンワインダーおよびデマンドユニットは、ベースユニットとは独立して組み立てることも可能です 垂直組み立て位置： カウンターホルダーを収容・固定するため、スリーブコアはリワインダーに対して62 mm延長されています。ラベリングヘッドは水平に取り付けることも可能です。 水平設置位置： カウンターホルダーはありません。アンワインダーとリワインダーのスリーブコアの長さは同じです。 1 リワインダー ラベルが供給されると、ライナーが巻き取られます。ペンデュラムアームと一体型クラッチにより、駆動ローラーに続いてライナーが一定の張力を保たれます。 2 アンワインダー 最大直径410 mmのラベルロールを巻き取ります。ペンデュラムアームと一体型ブレーキにより、ラベルウェブが一定の張力を保たれます。 3 スリーブリテーナー ハンドルを回すことで、ラベルロールスリーブに張力をかけたり、解放したりします。 4 ユニットリテーナー ラベルロールを垂直方向に設置した際に、それを固定およびガイドするためのものです。この目的のため、スリーブリテーナーは水平設置時よりも62 mm長く設計されています。 5 ベースユニット ラベリングヘッドの中核をなす部分であり、ラベルウェブを供給するための駆動ローラー、ブラシレスサーボモーター、および操作パネルを含むシステム制御部を内蔵しています。 6 操作パネル 3.5インチのカラーLCDタッチスクリーンを搭載しており、180°回転させることで頭上への設置が可能です。 7 取り付け用スポット 直径30 mmの柱に取り付けるためのものです。これにより、製品上のラベル位置を、製品の進行方向に対して横方向に設定することが可能です。 8 デマンドユニット 包括的なモジュラーシステムを用いて、特定の用途に合わせて構成することができます。
