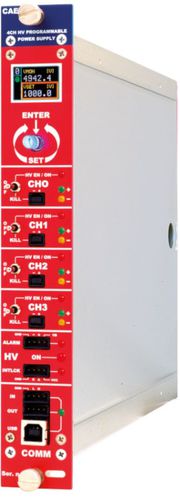

I/O供給電源モジュール N1410

1U NIMモジュールに4つの独立チャンネル 1 kV / 200 µAの出力範囲 正極性または負極性を個別に選択可能なチャンネル SHV出力コネクタ コモンフローティングリターン 低リップル 低/過電圧警告、過電流および最大電圧保護 ボードイネーブルおよび個別チャンネルキルのためのインターロックロジック 5 nA電流モニター分解能（x10 Imon-Zoom使用時：500 pA） グラフィック・カラー表示 ローカルおよびリモート制御（USB2.0/RS485/RS232） デイジーチェーン機能 オプションのDC入力パワー・イコライザー 簡単なチャンネル管理のためのソフトウェア・ツール 概要 Mod.N1410は単一幅のNIMメカニックに4つの独立した高電圧チャンネルを提供します。各チャンネルは±1kVの最大電圧、200μAの最大電流を供給できます。出力極性は各チャンネル独立に選択可能です。 チャンネルは共通フローティング・リターン（クレート・グランドから絶縁された共通リターン）を持ち、HV出力はSHVコネクターを通して供給されます。 HV出力のRamp-upおよびRamp-downレートは、1V/sステップで1～100V/sの範囲で各チャンネルごとに独立に選択可能。イモン・ズーム機能により、分解能は500pAまで向上。 電源制御は、グラフィック・カラー・ディスプレイによるローカル制御と、USB、RS232、RS485によるリモート制御が可能で、後者ではモジュールN14XXのデイジーチェーン・ネットワークを構築できます。また、CAEN NIM8301のスマートファンユニットによりTCP/IP経由で制御可能です。 このユニットを制御するためのフリーソフトウェアツール一式が利用可能です：ユーザーフレンドリーな GUI を備えた GECO2020 と、カスタム SW 開発用の CAEN HV Wrapper ライブラリ。EPICSとLabVIEWもサポートしています。
